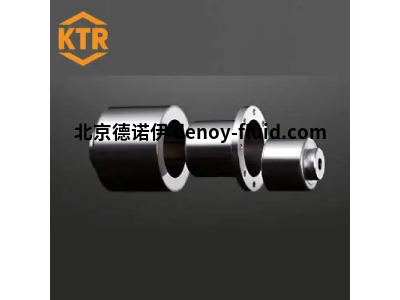

KTR ROTEX-19 AI-D 聯軸器：高效傳動的精密樞紐

馬世宇 QQ： 2850590587   手機：13002495941 電話：010-64714988-213 傳真：010-64714988-668 郵件：[email protected]

KTR ROTEX-19 AI-D 聯軸器：高效傳動的精密樞紐

在工業傳動領域，動力從驅動端（如電機）向從動端（如泵、風機、壓縮機）的可靠、平穩且高效傳遞是系統運行的核心。聯軸器作為連接兩者的關鍵機械元件，其性能直接影響設備的整體效率、壽命和穩定性。德國KTR公司憑借其深厚的技術積累和品質，成為全球聯軸器領域的品牌之一。其ROTEX系列爪形彈性聯軸器更是以結構緊湊、免維護、高扭轉彈性、出色的補償能力以及緩沖減振性能而。本文將聚焦該系列中的特定型號——ROTEX-19 AI-D，深入剖析其設計特點、技術優勢、應用場景及選型要點，展現其作為精密傳動樞紐的價值。

一、 ROTEX-19 AI-D：型號解析與核心定位

·         ROTEX： KTR核心爪形彈性聯軸器系列的標識，代表其基本工作原理：利用位于兩個金屬爪盤之間的彈性體（“蜘蛛”）傳遞扭矩，并通過其變形補償偏差、吸收沖擊。

·         19： 此數字明確指示了該聯軸器的規格型號尺寸。在KTR ROTEX系列中，數字大小直接關聯聯軸器的公稱扭矩容量和物理尺寸。ROTEX-19屬于該系列中的中等規格型號。

·         AI： 這是ROTEX系列中一個關鍵的變體標識，代表了其特殊的輪轂（Hub）設計。AI 輪轂的核心特征是：

o    軸向插入式設計： 區別于標準輪轂需要從軸端套入，AI輪轂設計有特殊的凹槽或開口，允許其垂直于軸線方向（徑向）滑入并卡緊在軸上。這是其顯著的優勢。

o    單螺栓夾緊： 通常僅需一個高強度螺栓進行徑向鎖緊，即可實現與軸的可靠連接，安裝極其便捷。

·         D： 這個后綴表示該型號的輪轂采用的是 “雙面” AI 設計。具體來說：

o    一個ROTEX-19 AI-D聯軸器包含兩個相同的AI型輪轂。

o    這種配置特別適用于空間極其有限或需要在設備已經安裝到位后進行聯軸器安裝/更換的場景。

·         核心定位： ROTEX-19 AI-D 定位于需要中等扭矩傳遞能力、偏差補償和振動阻尼、并且對安裝空間和便捷性有要求的應用場合。其雙面AI輪轂設計是解決狹小空間和現場維護難題的理想方案。

二、 核心結構與工作原理

ROTEX-19 AI-D 聯軸器主要由以下核心部件構成：

1.      兩個AI-D型輪轂： 由高強度鑄鐵GGG40或鍛鋼等材料精密制造。其核心特征是：

o    軸向插入結構： 輪轂主體帶有允許其從側面卡入軸的開口。

o    夾緊機構： 內置精密的夾緊套或設計有特殊的夾緊曲面，配合一個高強度螺栓（通常是12.9級）。

o    爪形齒廓： 輪轂外緣設計有精確的爪齒，用于容納和驅動彈性體。

2.      一個彈性體（“蜘蛛”）： 位于兩個輪轂的爪齒之間，是聯軸器的核心功能元件。ROTEX-19常用的彈性體材料：

o    聚氨酯（聚酯型 PUR， 如 Shore A 92/98）： 常用，提供良好的彈性、耐磨性、抗油性和中等阻尼性能。具有多種硬度可選。

o    Hytrel (聚酯彈性體 TPC-ET)： 耐高溫性能（可達+120°C）和耐化學性更優。

o    BR (丁二烯橡膠)： 提供佳的阻尼和絕緣性能，適用于高振動和需要電絕緣的場合。

3.      高強度螺栓與防松元件： 用于鎖緊AI輪轂（徑向夾緊）以及連接兩個輪轂（通常還有額外的連接螺栓/螺母，根據具體設計）。

工作原理：

·         扭矩從驅動軸傳遞到驅動側的AI輪轂。

·         驅動側輪轂的爪齒擠壓彈性體。

·         彈性體發生變形，將扭矩傳遞給從動側輪轂的爪齒。

·         從動側輪轂將扭矩傳遞給從動軸。

·         在此過程中，彈性體的變形能力允許其補償連接兩軸之間存在的徑向、角向和軸向偏差，并有效吸收傳動系統產生的沖擊、振動和扭轉振動。

三、 核心優勢與特性

ROTEX-19 AI-D 繼承了ROTEX系列的優良基因，并因其AI-D設計而具備優勢：

1.      革命性的安裝便捷性 (AI-D設計的核心價值)：

o    無需軸向移動設備： 這是AI-D設計大的突破。在更換聯軸器或維護時，不需要移動電機或從動設備（如泵、齒輪箱）。傳統聯軸器通常需要將設備沿軸向移開足夠的距離才能拆裝。

o    徑向安裝： 只需松開夾緊螺栓，將AI輪轂從軸側面徑向取下或裝上即可，操作空間需求極小。

o    單螺栓鎖緊： 每個輪轂僅需擰緊一個高強度螺栓即可實現可靠的軸連接，大幅縮短安裝和拆卸時間，降低人工成本。

o    維護效率倍增： 特別適合空間緊湊、設備笨重或?qū)νC(jī)時間敏感的場合（如生產線關鍵設備、海上平臺設備），顯著減少維護時間和成本。

2.      偏差補償能力：

o    徑向偏差： 允許補償一定的徑向位移（通常在零點幾毫米范圍）。

o    角向偏差： 允許補償兩軸軸線間的角度偏差（通常在1°左右范圍）。

o    軸向偏差： 允許補償軸沿軸向的微小位移。

o    這種補償能力保護了軸承、密封和軸本身，延長了設備整體壽命，降低了對高精度對中的苛刻要求（雖然良好對中始終是佳實踐）。

3.      出色的緩沖與減振性能：

o    彈性體“蜘蛛”能有效吸收和阻尼由內燃機啟動、負載突變、齒輪嚙合等引起的沖擊載荷和扭轉振動。

o    顯著降低傳遞到驅動和從動設備上的振動應力，保護設備，降低運行噪音，提升舒適度。

4.      免維護：

o    無潤滑點，無需定期添加潤滑油或潤滑脂。

o    彈性體是的磨損件，設計壽命長，更換方便快捷（得益于AI-D設計）。

5.      結構緊湊，重量輕：

o    相對于其傳遞的扭矩能力，ROTEX-19 AI-D 具有非常緊湊的外形尺寸和較輕的重量，節省安裝空間，減少轉動慣量。

6.      良好的電絕緣性 (取決于彈性體)：

o    使用橡膠（BR）彈性體時，能提供良好的電氣絕緣，防止雜散電流通過聯軸器傳導損壞軸承。

7.      扭轉彈性：

o    彈性體提供了一定的扭轉柔性，有助于平緩啟動和停止過程，優化系統動力學特性。

四、 關鍵性能參數 (典型值，請務必查閱新資料)

·         公稱扭矩 (Tn)： ROTEX-19 的核心設計扭矩值（如 85 Nm）。這是選型的基礎。

·         大扭矩 (Tk max)： 聯軸器能短暫承受的峰值扭矩（通常遠高于Tn，如 287 Nm）。應對啟動或瞬時過載。

·         許用轉速 (n max)： 考慮離心力影響下的高安全轉速（如 9500 rpm）。實際使用轉速必須低于此值。

·         軸孔范圍： AI-D型輪轂通?？蛇m配一定范圍的軸徑（例如，ROTEX-19 AI輪轂可能覆蓋 14mm - 30mm 或 16mm - 28mm 等范圍，具體需查表）。通過夾緊螺栓調節鎖緊。

·         大徑向偏差 (ΔKr)： 如 0.15 mm。

·         大角向偏差 (ΔKw)： 如 0.6° (約 1.0 mm/100 mm)。

·         大軸向偏差 (ΔKa)： 如 ±0.3 mm。

·         轉動慣量 (J)： 相對較低（如 0.0007 kgm²），有利于快速響應。

·         彈性體硬度 (Shore A)： 常見92A或98A，影響剛度和阻尼特性。

·         溫度范圍： 取決于彈性體材質（如聚氨酯PUR：-30°C 至 +80°C；Hytrel：-40°C 至 +120°C）。

·         重量： 相對較輕（如 0.5 kg 左右）。

五、 典型應用領域

ROTEX-19 AI-D 憑借其優異的綜合性能，尤其是無與倫比的安裝便捷性，廣泛應用于眾多工業領域的中等功率傳動場合：

1.      泵業： 各類離心泵、柱塞泵等的電機連接。AI-D設計便于在狹小的泵房或已安裝好的泵機組上進行維護。

2.      風機與通風系統： 連接電機與風機葉輪，補償安裝偏差并吸收振動。維護時無需移動沉重風機。

3.      壓縮機： 空壓機、制冷壓縮機等，提供平穩傳動和振動隔離。

4.      物料輸送： 皮帶機、螺桿輸送機、提升機的驅動連接。

5.      工程機械： 移動設備中空間緊湊的傳動連接，如液壓泵驅動等。

6.      發電機組： 小型柴油發電機組中連接發動機與發電機。AI-D設計便于現場維護。

7.      食品飲料與制藥： 符合衛生要求的區域（需選用合適材料），驅動攪拌器、灌裝機、包裝機等。AI-D便于快速清潔維護。

8.      通用工業機械： 機床輔助設備、攪拌設備、試驗臺、紡織機械等幾乎所有需要可靠、免維護、便于安裝/維護的中等功率傳動場合。在空間受限或設備難以移動的維護場景中，AI-D的價值尤為突出。

六、 選型要點

為確保ROTEX-19 AI-D 在應用中發揮佳性能并保證安全可靠，選型時需綜合考慮以下因素：

1.      扭矩需求： 這是首要因素。計算應用中的持續運行扭矩 (Tc) 和大峰值扭矩 (Tp max)。Tc必須小于或等于聯軸器的公稱扭矩Tn。Tp max必須小于或等于聯軸器的大扭矩Tk max。務必考慮啟動扭矩、負載波動、可能的過載等因素，引入足夠的安全系數（如1.5-2.0）。

2.      轉速： 應用的高運行轉速必須小于聯軸器的許用轉速n max。高轉速時需特別注意離心力影響。

3.      軸徑： 驅動軸和從動軸的直徑必須落在ROTEX-19 AI輪轂的標稱夾持范圍內。

4.      偏差要求： 預估或測量系統可能存在的徑向、角向和軸向偏差。確保這些偏差值小于聯軸器的允許補償值ΔKr, ΔKw, ΔKa。良好的初始對中能顯著延長聯軸器壽命。

5.      環境條件：

o    溫度： 工作環境溫度必須在所選彈性體材料的適用溫度范圍內。高溫環境考慮Hytrel。

o    介質： 是否接觸油、油脂、化學品、臭氧、紫外線等？選擇能耐受這些介質的彈性體（如標準聚氨酯耐油性好，Hytrel耐化學性更好，BR耐臭氧/耐候性好）。

o    特殊要求： 是否需要防爆認證（ATEX）？是否需要食品級認證（如FDA, EC1935/2004）？是否需要導電性（防靜電）？

6.      動態特性需求 (如需要)： 對扭轉振動有嚴格抑制要求的應用，可能需要更詳細地考慮聯軸器的扭轉剛度、阻尼特性與系統固有頻率的匹配。

7.      空間限制： 確認ROTEX-19 AI-D的外形尺寸（特別是安裝所需的徑向空間）是否滿足要求。雖然AI-D解決了軸向移動問題，但仍需確保有足夠的徑向空間進行輪轂的側向安裝操作。

8.      是否需要扭力限制器： 如果系統存在嚴重過載風險且需要保護設備，可以考慮選用集成了ROTEX聯軸器輪轂的KTR SIK扭力限制器（但需注意SIK通常配標準輪轂而非AI輪轂）。

強烈建議： 使用KTR提供的選型軟件（如KTR Sizer）或在線選型工具，輸入詳細的應用參數（功率、轉速、軸徑、偏差、環境等），軟件會自動計算扭矩、驗證偏差、推薦合適的聯軸器型號（包括ROTEX-19 AI-D是否適用）和彈性體類型，并生成詳細的技術數據表。咨詢專業的KTR分銷商或技術支持工程師也是獲得準確選型建議的有效途徑。

七、 安裝與維護注意事項

1.      安裝：

o    清潔： 確保軸和輪轂夾緊表面清潔、干燥、無油污。

o    對中： 盡可能精確地對中驅動軸和從動軸（即使聯軸器能補償偏差）。良好的對中是延長所有傳動部件壽命的基礎。使用激光對中儀或百分表。

o    輪轂安裝：

§ 將兩個AI輪轂分別徑向滑入到驅動軸和從動軸的預定安裝位置。

§ 均勻地、分步地擰緊輪轂上的夾緊螺栓至規定的擰緊力矩（必須參考KTR提供的技術數據表！）。使用扭矩扳手確保準確。過度擰緊可能導致輪轂變形或損壞軸，擰緊不足會導致打滑。

o    彈性體安裝： 將彈性體“蜘蛛”放入一個輪轂的爪齒中，然后將另一個輪轂的爪齒對準彈性體，輕輕推入到位。確保彈性體就位，無扭曲或卡滯。

o    連接螺栓（如適用）： 如果設計包含連接兩個輪轂的螺栓/螺母（非夾緊螺栓），按規定的順序和力矩?cái)Q緊。

2.      維護：

o    定期檢查： 雖然免維護，但仍建議定期（如每季度或每半年）進行目視檢查：

§ 檢查彈性體是否有裂紋、撕裂、變形、硬化、軟化、化學腐蝕等老化損壞跡象。

§ 檢查輪轂夾緊螺栓是否有松動（必要時按力矩復緊）。

§ 檢查運行中是否有異常噪音或振動增大。

o    彈性體更換： 當彈性體出現明顯損壞或達到使用壽命（即使外觀尚可，但性能可能已下降）時，應及時更換。更換時只需拆下舊彈性體，裝入新彈性體即可，通常無需拆卸輪轂或移動設備（這是AI-D的巨大優勢）。

o    輪轂更換： 輪轂本身損壞概率較低。若需更換，松開夾緊螺栓即可徑向取下輪轂。安裝新輪轂按上述安裝步驟進行。

3.      存儲： 備用聯軸器或彈性體應存放在陰涼、干燥、避光的地方，遠離臭氧源（如電機、變壓器）、熱源和化學品。避免使彈性體承受長期壓縮變形。

八、 總結

KTR ROTEX-19 AI-D 聯軸器是工程傳動領域一項融合了成熟可靠技術與創新便捷設計的杰出解決方案。它不僅繼承了ROTEX系列固有的緩沖減振、偏差補償、免維護、結構緊湊等核心優勢，更通過其革命性的雙面軸向插入式（AI-D）輪轂設計，解決了傳統聯軸器在空間受限或設備難以移動場景下的安裝與維護難題。其“無需軸向移動設備即可實現快速拆裝”的特性，為設備維護人員帶來了便利，顯著降低了停機時間和維護成本。

作為傳遞中等扭矩、追求高可靠性、低振動、長壽命，且尤其重視安裝維護便捷性的傳動應用的理想選擇，ROTEX-19 AI-D 在泵、風機、壓縮機、物料輸送以及各類通用工業機械中展現出強大的適應性和性能。正確選型（關注扭矩、轉速、軸徑、偏差、環境）并遵循規范的安裝維護流程，將確保這款德國精工制造的聯軸器在您的傳動系統中發揮持久穩定的核心樞紐作用，為設備的順暢高效運行保駕護航。在空間和效率至上的現代工業環境中，ROTEX-19 AI-D 無疑是值得信賴的精密傳動伙伴。
