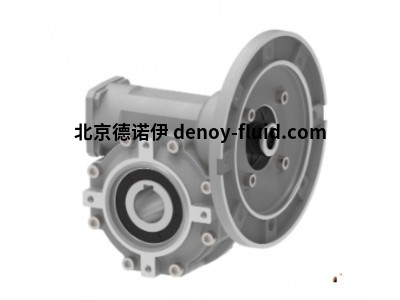

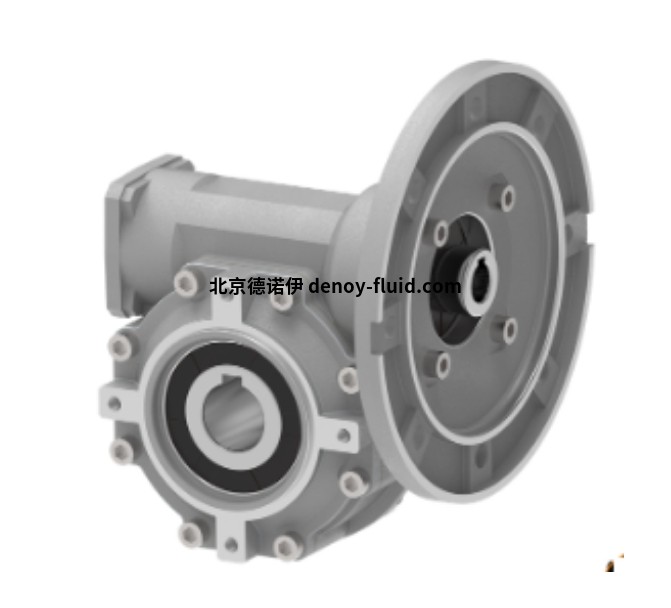

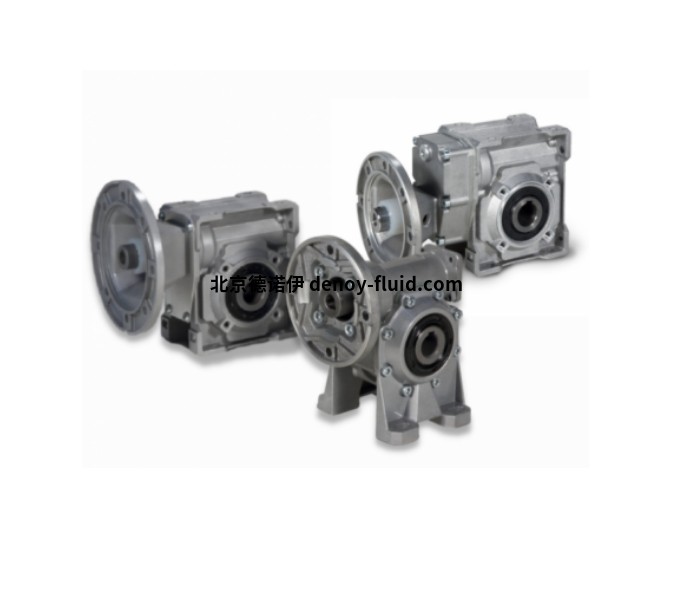

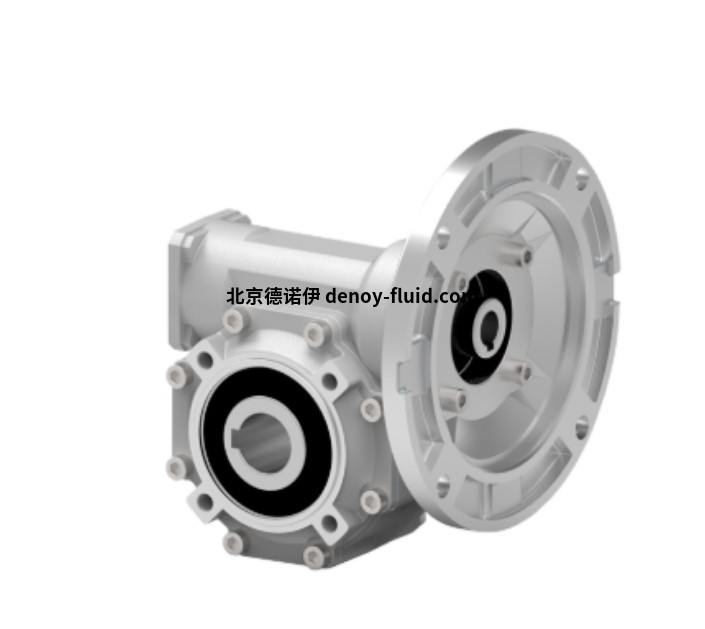

意大利Tramec蝸輪蝸桿齒輪箱TLS Line系列BFK減速機可反向自鎖

一、產品介紹

BFK 減速機利用蝸輪蝸桿的嚙合傳動來實現減速。蝸桿作為主動件，蝸輪作為從動件，當蝸桿旋轉時，通過蝸桿上的螺旋齒與蝸輪的輪齒相互嚙合，帶動蝸輪轉動，由于蝸桿的齒數通常較少，而蝸輪的齒數較多，從而實現了轉速降低、扭矩增大的效果。

蝸輪蝸桿減速箱由整體式閥體齒輪箱制成，具有高度模塊化的緊固選項，圓形齒輪箱可減輕重量和空間，帶有圓柱形預級模塊和單件式閥體的齒輪箱，用于在極小空間內實現高速減速的組合齒輪箱，以及滿足特定自動化要求的雙輸出齒輪箱。

外殼采用壓鑄鋁合金材質，具有質量輕、散熱性能好的特點。內部蝸輪采用鑄鋼輪轂和青銅鑄件，蝸桿則采用經過磨削加工的硬化合金鋼，這種組合保證了良好的耐磨性和傳動效率。

BFK 系列由極輕的齒輪箱制成，這要?dú)w功于鑄鋁外殼的緊湊形狀。主要有減速增扭、精準調速、反向自鎖等功能。



二、主要特點

減速增扭：通過蝸桿和蝸輪之間的嚙合傳動，將輸入軸的高轉速轉化為輸出軸的低轉速，同時放大扭矩，以滿足機械設備對低速大扭矩的工作要求。

反向自鎖：蝸輪蝸桿傳動具有反向自鎖特性，即當蝸桿停止轉動后，蝸輪會在負載作用下保持靜止。



三、技術數據

• 功率高達 4 kW

• 減速范圍 5 至 100

• 扭矩范圍 T2M = 6.5 – 213 Nm

• 蝸輪采用鑄鐵輪轂和青銅鑄件。

• 蝸桿軸經過研磨，由硬化表面硬化復合鋼制成。

• 空心軸作為標準配置提供。提供廣泛的附件：第二輸入、蝸輪上的圓錐滾子軸承、輸出法蘭、單或雙加長輸出軸、帶通空心軸的扭矩限制器、扭矩臂、空心軸保護套件、扭矩限制器保護套件

• 備件清單可在技術目錄 WORM GEARBOXES TLS LINE 中找到，帶有橙色蓋板。



四、應用領域

自動化生產線：可用于驅動雙軸同步轉臺，實現精準定位。

冷鏈物流：應用于雙軸螺旋推進器，即使在低溫工況下也能穩定運行。

隧道掘進工程：為隧道掘進機的雙鏈輪同步驅動系統提供動力，確保兩個鏈輪同步運行。

加工制造業：在航空航天、軌道交通、汽車模具等領域，可用于五軸銑頭，實現復雜形狀高精度零件的加工，提高零部件的質量和可靠性。



五、基本型號

BFK30

BFK40

BFK50

BFK63

BFK75
