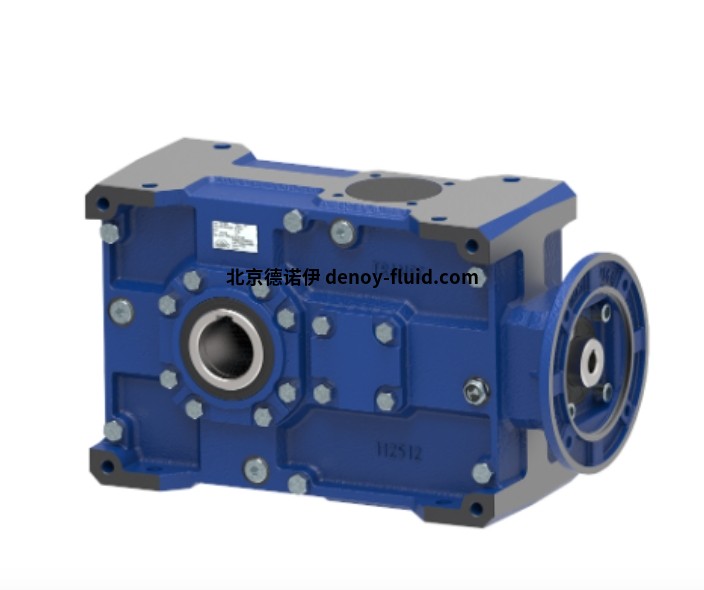

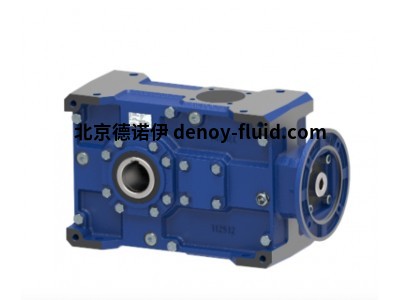

意大利Tramec錐齒輪斜齒輪箱 T80C適用于中重型工業應用

一、產品簡介

T 系列錐齒輪斜齒輪箱設計材料堅固耐用，T80C 的殼體材質為工程鑄鐵 EN GJL 200，內部和外部有肋條，以保證剛性，所有表面經過加工，便于定位，可適應較為惡劣的工作環境。齒輪采用滲碳合金鋼制成，經過表面硬化和淬火硬化處理，硬度高耐磨性能好，可承受較大載荷。箱體采用 GGG60 球墨鑄鐵材質，壁厚≥15mm，抗沖擊能力強。

T80C齒輪箱螺旋錐齒輪可雙向旋轉，低速或高速傳動都較為平穩，振動小且噪音低，能為設備提供穩定的動力傳輸，同時有利于改善工作環境，減少噪音污染。

T系列錐齒輪斜齒輪箱以其強度和應用多功能性而脫穎而出，這使得這些類型的齒輪箱適用于中重型工業應用。保證高效率，這些齒輪箱推薦用于需要連續工作或需要高驅動扭矩的應用。



二、主要功能

通過螺旋錐齒輪副，可將輸入動力進行 90° 轉向輸出，實現直角傳動，常用于需要改變動力傳輸方向的場合，如并排轉送裝置、立體車庫等，能使設備布局更加緊湊合理。

三、基本參數

功率范圍：0.064kW 至 45.6kW

減少范圍： 8 至 630

扭矩范圍： T2M = 110 – 11850 Nm

減速比范圍：通常減速比范圍在 5:1 至 100:1 之間

輸入軸有突出輸入軸、預制電機聯軸器（鐘形和接頭）和預制緊湊型電機聯軸器，尺寸為 56 - 63 - 75 除外。

減速機外殼采用鋁制，尺寸為 56 -63 -75，工程鑄鐵制，尺寸為 71 -90 – 112 – 140 – 160 - 180，尺寸為 200 -225 的球墨鑄鐵。

齒輪箱外殼、法蘭、鐘罩和蓋板外部涂有 BLUE RAL 5010，但尺寸為 56 -63 -75 的錐齒輪斜齒輪箱除外，這些齒輪箱是鋁制的。



四、錐齒輪斜齒輪箱的附件：

輸出軸

帶空心輸出軸的安裝和拆卸套件（T56 – 63 – 71 – 75 除外）

帶收縮盤的空心輸出軸

輸出法蘭

扭矩臂

空心軸保護套件

逆止裝置



五、應用領域

該系列齒輪箱適用于中重型工業應用，可用于冶金、鋼鐵、化工、能源、航天、汽車、電廠等行業，常見于攪拌機、碎石機、塑料擠出機、杯形升降機等設備。



六、主要規格

T56B

T63B

T71B

T75B

T90B

T56C

T63C

T75C

T80C

T100C
