德國進口Behlke HTS 1500-1000-SCR型壓力開關

一、BEHLKE HTS 開關總體特點

        BEHLKE HTS 開關屬于主動控制器件（無雪崩技術），具備高度可靠且可重復的開關特性，不受溫度、電壓或負載條件影響。與傳統高壓開關元件相比，固態開關無老化效應，使用壽命遠超傳統高壓開關。有多種類型，包括通用 MOSFET 開關、晶閘管 / SCR 開關等，適用于不同應用場景，具備多種優良特性，且產品符合 RoHS 標準，部分還有 “醫療證明” 可選。

二、不同類型開關特點及應用

1. 固定式高壓開關（導通時間，通用，MOSFET）

• 郭世舟 QQ：2335451726   手機：18510570918 電話：010-64714988-197 傳真：010-84786709-667 郵件：[email protected]

  特點：是用于簡單脈沖和放電的高性價比高壓開關解決方案，有非常高的 EMC 容限，開關狀態絕對無噪聲，低高頻控制功率類型可按需改變時間（可在 100 - 300 ns 與 25 ns - 100 μs 之間選擇性更改）。

• 產品代碼說明：產品代碼 T 型號包含電壓、電流和導通行為等編碼信息，第一位數字代表以 kV 為單位的電壓，最后一位數字代表電流（乘 10），破折號表示開啟行為（0 為固定導通時間，1 為可變準時），第二個破折號后的字母編碼特殊功能。

• 示例：如 HTS 40 - 06，代表高壓晶體管開關，電壓 4 kV，固定導通時間，電流 60 安培。

2. 帶電流的 HV 開關（取決于準時，晶閘管 / SCR）

?

• 特點：是堅固且廉價的高壓開關，用于放電應用和產生阻尼正弦振蕩，與快速高壓 FDA 續流二極管相關，有高峰值電流能力，高 DI/DT 不影響可靠性和預期壽命，含大量單個 SCR 且有獨立柵極驅動，耐過載，可通過簡單 TTL 觸發脈沖（2 - 5 V）輕松觸發，緊湊且重量輕，還有各種冷卻選項。

• 應用說明：與經典盤式晶閘管開關不同，通過大量較小晶閘管模具以特定連接方式有效分散極端 DV/DT 和 DI/DT，各晶閘管有獨立高度同步和隔離的柵極驅動器，可安全操作于高 DI/DT、DV/DT 及高峰值電流下且壽命無明顯下降，是真正的柵極控制開關，能從接近 0 V（有足夠咬接電流）安全切換到最大電壓，隔離滿足高側開關應用需求，還可選擇非對稱隔離，能定制隔離電壓、定制峰值電流等，配備同步 I/O 用于多開關并聯連接確保同步觸發等，在特定電磁環境下建議使用單獨控制單元（選項 SEP - C）。

三、型號系列 HTS 相關情況

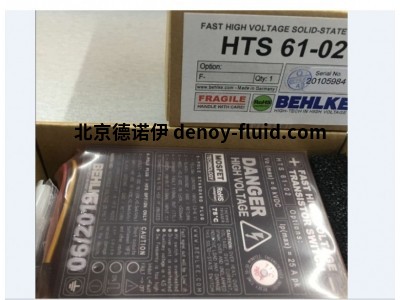

• 示例產品：如 HTS 101 - 03，是通用 MOSFET 開關，適用于 0 - 10 kVDC / 30 安培，采用標準塑料外殼，帶屏蔽輸入連接器（選項 LS - C），外殼標記顯示電氣數據等相關用戶信息。

• 外殼及封裝特點：HV 系列開關專為工業用途設計，HV 連接器位于底部方便連接，有可選的 HV 尾纖或螺釘端子在正面，標準塑料外殼經濟高效且功率耗散可達 15 瓦，更高功率需冷卻選項；電子元件采用真空封裝保證安全隔離，氣密封裝防潮、抗沖擊和抗振動，外罩耐溫達 260°C（500°F），有兩種澆注樹脂可選，開關單元能在 -40°C（-4°F）至 75°C（167°F）全功率耗散下無機械變形；屏蔽式輸入連接器用于控制脈沖長距離傳輸及關鍵 EMC 應用，微型插頭連接器自鎖且符合專業標準，電源配有 1 米（3 英尺）長組裝連接電纜和插座，開關還帶有高級輸入濾波器通常在明線操作。

四、一般信息匯總

• 電氣參數方面：電壓范圍 1 - 150 千伏（交流和直流），脈沖功率高達 1500 MW，最大功率耗散高達 50 kW，導通時間 5 ns - 無限，CW 頻率高達 3 MHz（含 DLC），突發頻率高達 10 MHz，典型抖動 100 - 500 ps，隔離電壓 20 - 200 kV。

• 功能及接口方面：有單開關、推挽開關、交流開關、交流推拉開關等類型，采用 MOSFET、IGBT & SCR 技術，可變或固定導通時間，具備 TTL 兼容控制輸入（有施密特觸發器特性）、TTL 故障信號輸出、部分型號有 TTL 禁止輸入、Synchron I/O（部分型號），內部時鐘與觸發器同步干擾極低，還有如熱觸發、電壓監控、頻率監控等功能，有有源輸入濾波器保障 EMC，能最小化耦合電容、降低開關雜散電感，部分型號有 LED 指示燈，同時還有多種可選的冷卻、外殼相關配置。

型號：

Behlke HTS 40-1000-SCR

Behlke HTS 60-1000-SCR

Behlke HTS 60-100-SCR

Behlke HTS 60-200-SCR

Behlke HTS 80-200-SCR

Behlke HTS 80-500-SCR

Behlke HTS 80-1000-SCR

Behlke HTS 100-1600-SCR

Behlke HTS 120-200-SCR

Behlke HTS 120-500-SCR

Behlke HTS 120-1600-SCR

Behlke HTS 120-100-SCR

Behlke HTS 150-200-SCR

Behlke HTS 160-200-SCR

Behlke HTS 160-500-SCR

Behlke HTS 160-200-SCR

Behlke HTS 160-1600-SCR

Behlke HTS 200-800-SCR

Behlke HTS 220-800-SCR

Behlke HTS 220-1000-SCR

Behlke HTS 220-1200-SCR

Behlke HTS 240-100-SCR

Behlke HTS 240-800-SCR

Behlke HTS 240-1000-SCR

Behlke HTS 240-1200-SCR

Behlke HTS 300-100-SCR

Behlke HTS 320-200-SCR

Behlke HTS 320-800-SCR

Behlke HTS 320-200-SCR

Behlke HTS 350-800-SCR

Behlke HTS 400-200-SCR

Behlke HTS 440-1200-SCR

Behlke HTS 500-1200-SCR

Behlke HTS 600-200-SCR

Behlke HTS 640-100-SCR

Behlke HTS 800-100-SCR

Behlke HTS 1200-100-SCR

Behlke HTS 1200-2400-SCR

Behlke HTS 1500-1000-SCR
