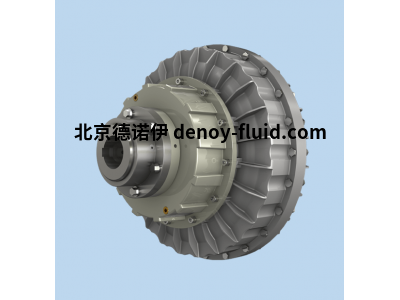

Transfluid K系列液力偶合器
Transfluid
K系列液力偶合器
1.限矩型液力偶合器的結構和作用：
主要作用：
（1）輕載平穩起動
（2）過載保護
（3）起動時可以充分利用原動機的最大扭矩
（4）消除沖擊和振動
2.限矩型液力偶合器的應用：
礦山
電力
冶金
煤炭
石油
3. K系列 限矩型液力偶合器的產品類型
1）KRG-CKRG-CCKRG：
基本型液力偶合器帶彈性聯軸器
2) KRB-CKRB-CCKRB：
帶制動輪（...KRB）或制動盤（...KRBP）。
3) KRG3-CKRG3-CCKRG3 ：
帶彈性聯軸器，可不移動電機情況下?lián)Q橡膠塊。
4) KRD-CKRD-CCKRD：
..KR帶輸出軸液力偶合器
5) KCG-CKCG-CCKCG：
帶半齒型聯軸器的偶合器，如需要，可帶制動輪（...KCGB）或制動盤（...KCGBP）。
6）KDM-CKDM-CCKDM：
帶膜片聯軸器的偶合器，如需要，可帶有制動輪（...KDMB）或制動盤（...KDMBP）。
4. K系列 限矩型液力偶合器的型號
型號示例1：17KRG D=48mm G=90mm Max
型號示例2：17KRB D=48mm G=90mm Max BRAKE DRUM = 315x118
基礎型：
17 KRG D=48mm G=90mm Max
帶制動輪型：
17 KRB D=48mm G=90mm Max BRAKE DRUM = 315x118
17： 尺寸類別
KRG: 基礎型偶合器
D=48mm： 輸入端孔徑（標準值可選）
G=90mm Max 輸出端孔徑（范圍可選）
17： 尺寸類別
KRB: 帶制動輪的偶合器
D=48mm： 輸入端孔徑（標準值可選）
G=90mm Max 輸出端孔徑（范圍可選）
BRAKE DRUM = 315x118 制動輪尺寸，直徑315mm，寬度118mm
5. K系列 限矩型液力偶合器的充液
K系列是固定充液型的液力偶合器
Transfluid液力偶合器的充液介質有兩種，油和水。
液壓油：對于正常的運行溫度，使用ISO32 HM油液；
對于溫度接近0℃時，推薦使用ISO FD 10（SAE 5W）油液。
水：是為了滿足在危險環境中和井下的應用，水介質為水和乙二醇的混合液。
水介質偶合器從型號13K以上開始提供，和標準偶合器外形尺寸相同。
型號后綴“W”表示水介質應用，例如：27KRGW
Transfluid液力偶合器供貨時不帶油液。
充液位置：
對于K系列充液標記位置為X，
對于CK系列充液標記位置為2，
對于CCK系列充液標記位置為3。
6.常見客戶詢價產品類型
1）偶合器
2）易熔塞、報警銷
3）彈性塊
4）聯軸器
5）螺栓、墊片等零部件
易熔塞：有不同溫度類型：109℃、120℃、140℃或198℃，
有零件號13/13a,詢價可按零件號或偶合器型號加溫度類型。
彈性塊：根據類型和偶合器的尺寸大小不同，其型號和數量也不同。詢價可按照彈性塊所在偶合器的型號確認，每個偶合器的彈性塊數量一 般有8/12/16個不同。
聯軸器：B3M-BM-BMS三種大類型的聯軸器可選，需提供孔徑尺寸。
螺栓、墊片等零部件 ： 需要確認所在的偶合器型號或具體零件號。
7.K系列選型所需客戶提供參數
1.電機功率及轉速
首先需要提供電動機或內燃機的功率(P)及轉速(R)
2.尺寸
其次需要提供液力偶合器輸入端(D)（一般指電機連接端）和輸出端(G)（一般指減速機，泵或其他執行件）的軸徑及其公差。
3.附件
是否需要帶制動輪或制動盤？
如果要，需提供制動輪或制動盤的尺寸。
尺寸主要包括：直徑和寬度（有標準尺寸可選）
