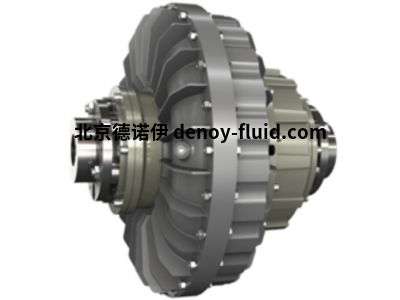

Transfluid 限矩型液力耦合器，應用于礦用輸送機械



Transfluid 限矩型液力偶合器



應用：礦用輸送機械



一、限矩型液力偶合器的特點

與普通聯軸器相比，限矩型液力偶合器具有以下優點：

1.可以降低電機的啟動力矩，提高電動機的啟動能力。

2.降低啟動電流時間。

3.對電機和執行機構有良好的過載保護性能

4.可以吸收和隔離執行機構的振動和沖擊，保護機械設備，延長機器使用壽命。



二、型號組成及代表意義



17                    C                   KRG                   D=60mm

尺寸代號       充液腔類型         結構代碼             輸入端孔徑

7                      無                  KPB                   一般有4-6個標準值

8                    C單                  KPD                  可供選擇

9                   CC雙                 KRG3

11                                          KPM

12                                          KCG

13                                          KDM

15                                          KSD

17                                          KSI

19                                          KSDF

21

24

27

29

34

46



G=90mm                    X-Y



固定尺寸范圍               根據客戶實際需求帶或不帶

可供選擇                      若帶，需提供 X：直徑， Y:寬度



三、結構與工作原理



  限矩型液力偶合器的結構主要由兩部分組成

  1.主體傳動部件

  泵輪、渦輪、充液腔、軸套、軸承等

  2.安全防護部件

  易熔塞，防爆開關等



限矩型液力偶合器工作原理



  1.液力偶合器安裝在動力機（電機、柴油機等）和工作機（減速機、泵等）之間。

  2.當動力機開始運轉時，偶合器腔體內的液壓油受泵輪帶動做圓周運動。

  3.旋轉的油液推動渦輪運行，渦輪將動能傳遞給工作機，實現動力傳動。



四、限矩型液力偶合器的介質



  Transfluid液力偶合器的充液介質有兩種，油和水。

  液壓油：

  對于正常的運行溫度，使用ISO32 HM油液；

  對于溫度接近0℃時，推薦使用ISO FD 10（SAE 5W）油液。



  水：

  為了滿足在危險環境中和井下的應用，水介質為水和乙二醇的混合液。

  型號后綴“W”表示水介質應用，例如：17KRGW

  Transfluid液力偶合器供貨時不帶油液。



充液量：充液的多少對偶合器傳遞扭矩大小和過載保護有較大影響。在規定的充液范圍內，充液量越多，偶合器傳遞的扭矩越大。在傳遞恒定扭矩時，充液量越多，效率越高。同一型號的偶合器，充液量的不同其匹配的電機功率也有差別，可根據實際情況調整充液量，以滿足不同功率的使用需求。



五、限矩型液力偶合器詢價注意事項



選型：

• 電動機或內燃機類型、功率及轉速；

• 輸入輸出軸徑及其公差

•是否需要帶制動輪（盤）？

  如果要，請?zhí)峁┲苿虞啠ūP） 尺寸主要包括：直徑和寬度
