Transfluid KSL系列工作原理簡單有效可變填料液力偶合器

變速 "原理：

用于控制啟動的相同原理允許 KSL 作為變速驅動裝置運行，改變輸入和輸出之間的速度。

其 "扭矩限制 "功能：

KSL 的另一個特點是能夠限制傳送的扭矩，在滑動一段時間后，將電路油排出，斷開被驅動機械的連接。通過安裝快速釋放閥可以實現快速斷開。

KSL" 的主要特點如下

軟啟動

變速

扭矩限制

液力偶合器：特點

軟啟動器

KSL 的液力偶合器工作回路中的油從空狀態逐漸充滿到充滿狀態。這種特性增強了極軟控制啟動，特別是在高慣性機器上。KSL 的可變進油系統在升速過程中由變頻器控制，是理想的軟啟動器。

精確的速度變化

通過手動操作或變頻器控制器，KSL 可根據操作員或控制系統的要求，始終確保輸出速度的準確性。

減振

KSL 液力偶合器最重要的特點之一是其扭轉減振效果，可同時保護被驅動設備和電機或發動機。

過載保護

這是液力偶合器的一大特點，也是用戶的一大優勢。通過安裝 "快速釋放排油閥"，可在幾秒鐘內將油從工作回路中排出，從而完全限制長時間過載，從而提供更多保護。

高效率

與恒定充油式液力偶合器相比，KSL 是一種效率極高的設備，因?yàn)樗墓ぷ骰芈啡莘e被控制在盡可能大的范圍內，以保持最低的滑移率。

軸迷宮式密封

KSL 可變填料液力偶合器系列是一種低維護成本的設備。

易于維護

由于采用了分體式外殼設計，因此可以拆卸整個液力偶合器葉輪組件，而無需移動電機/發動機或驅動機械，從而節省了重新調整的需要和昂貴的停機時間。此外，所有附件都安裝在外部，在需要時可以方便快捷地更換。

選擇合適的聯軸器

要正確選擇合適的可變填料液力偶合器，Transfluid 需要了解以下信息：

電機/發動機類型、功率和速度

驅動機械類型、功率和速度

輸出速度范圍

環境條件

冷卻水特性

裝配配置

驅動和從動軸的尺寸和公差。

液壓聯軸器：附件

MPCBMPCB

用于 KPTB 和 KSL 的 MPCB 是一種電子裝置，由 Transfluid 設計和制造，配有 Transfluid 專利軟件，能夠執行以下功能：

監測輸入和輸出流體耦合速度

監控所有流體耦合參數

向主控室發送 fc 狀態和報警信號

執行聯鎖邏輯

本地或遠程輸出速度控制

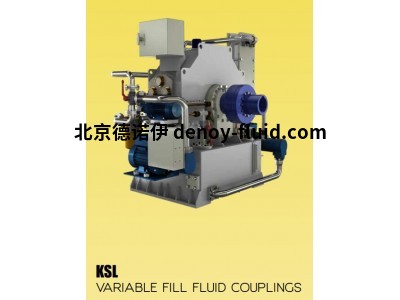

KSL: 可變填料液力偶合器

渦輪耦合器 - 液壓耦合器

渦輪耦合器 - 液壓耦合器

Transfluid 設計了 KSL 系列可變填料液力偶合器，以解決由電動機和內燃機驅動的中高功率機器在 "啟動 "和 "變速 "運行時遇到的問題。

液力偶合器：工作原理

KSL 液力偶合器的工作原理非常簡單有效，可實現極其高效的性能。作為動力介質的油從油箱泵入液力偶合器回路，最后通過一系列孔塞 "排出"，回到油箱。

啟動 "原理：

通過小型交流變頻器控制聯軸器進油泵的油流進入工作油路，聯軸器內部工作油路中的油量變化會改變聯軸器的滑動特性，從而顯著降低 "啟動 "速度。
