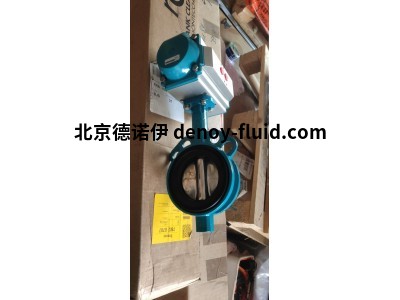

interapp同心蝶閥B1 0050用于石油和天然氣

interapp同心蝶閥B1 0050用于發電廠等

襯 PTFE 同心蝶閥，適用于腐蝕性流體和高純度應用。 Bianca 在瑞士設計和制造已有 20 多年歷史，

可在要求苛刻的介質和高達 16 巴的環境中長期使用。 這種用途廣泛、性能可靠的蝶閥有球墨鑄鐵閥體和不銹鋼閥體

（對夾式、凸耳式或 U 型截面閥體）可供選擇。

可提供高純度、無 LABS、逸散性排放 EN ISO 15848-1 和 ATEX 版本。

內襯材料：

PTFE、PTFE 導電材料、Ultraflon®、Ultraflon® 導電材料、UltraleneTM

盤片材料：PFA、PFA 導電材料、不銹鋼、哈氏合金、雙相鋼，全金屬盤片機械拋光 Ra < 0.8，

不銹鋼電拋光 Ra < 0.4 / Fe < 1%。

技術規格

市場細分-- 水處理廠 發電廠 化學處理 石油和天然氣 海洋生命科學 采礦/泥漿散裝處理 空氣分離 鋼鐵工業。

本體結構

B1 對夾 DN 32-600

B3 凸耳 DN 32-400

B4 U 型截面 DN 400-900

工作壓力

16 bar (DN 32-300)

10 bar (DN 350-600)

6 bar   (DN 700-900)

主體材料-金屬

連接端-法蘭

密封性-雙向

溫度范圍 (+/-)-20 - +200 °C

公稱直徑(DN)  32 mm-900mm

類型代碼

B1 0050 . 3 3 . 2BE . 4GT . T E-LF

B1-對夾

公稱直徑- 0050

工作壓力 3- 16bar

法蘭連接 3-PN16

外殼  2BE-球墨鑄鐵 EN-JS 1025 / EN-GJS-400-18LT / ≈ ASTM A395 60-40-18，環氧樹脂涂層 80 μm。

盤式軸，一體式 4GT-不銹鋼 1.4301 PFA 包覆成型，軸不銹鋼 1.4404。

內襯 T- PTFE（代表彈性體背襯）。

彈性體背襯   E-EPDM，最高 130 °C。

特殊執行 LF-無油漆粘附干擾物質。

interapp同心蝶閥B1 0050用于發電廠等
