kniel可編程電源VE1PUID 300.7貨號575-056-02授權代理

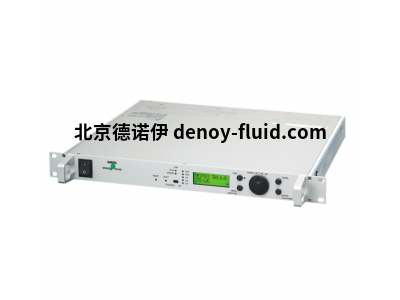

可編程電源VE1PUID 300.7貨號575-056-02

開關電源，節能安裝數字電源 ，數字編程/啟用信號冗余，可通過 RS232、USB、CAN 進行數字編程，適用于 19 英寸系統，

1 路輸出，輸出功率 1500W。

訂購參數

訂貨號 575-056-02

型號 VE1PUID 300.7

輸入 100-240?Vac

輸出：  0 - 300?V；0 - 7?A；0 - 1500?W

外殼尺寸：84HP/1U

結構

1=電源開關

2 = 顯示器

3 = 數字電位器

4 = 按鈕

5 = LED 指示燈

X1 = 主連接

X2 = 直流輸出連接

X3 = 感應線連接

X4 = I/O 信號連接

X5 = 負載共享連接

X6 = CAN 連接（2 x）

X7 = RS232 連接 (2x)

X8 = USB 連接

技術參數

在額定負載下預熱約 15 分鐘后的保證值，在設備輸出端測量。

輸出電壓 [Vdc]  0 - 300

輸出電流[A]   0 - 7

輸出功率  [kW] 0 - 1.5

類型 主開關

效率 [%] ≥ 90

負載變化 0... 100%電壓調節（靜態） [mV] ≤ 200

輸入電壓變化（90 - 264 V） [mV] ≤ 30

負載變化 0... 100%電流調節 [mA] ≤ 30

輸入電壓變化（90 - 264 V）電流調節[mA] ≤ 25

負載變化功率調節 [W] ≤ 10

輸入電壓變化（90 - 264 V） [W] ≤ 10

動態電壓調節控制偏差 [mV] ≤ 700

負載電流變化 [A/µs] 0.1

連續功率（誤差 ± 5） [W] 80

峰值功率（誤差 ± 5） [W] / [ms] 480 / 300

工作頻率紋波（200 kHz） [mV ] ≤ 20

疊加開關尖峰  [mV ] ≤ 300

電壓調節殘余紋波（100 赫茲） [mV ] ≤ 50

電流調節殘余紋波（100 Hz - 200 kHz） [mA ] ≤ 20

主電源接通后的啟動延遲  [s] 7

待機/開機后的開機時間，啟用  [ms] < 150

過壓保護 (OVP)

軟件 [V] 320

硬件 (tol + 5 V)  [V] 325

傳感導線操作（負載線補償）[V] 最大值。 每條負載線 1.5

輸入電壓 [Vac] 100 - 240 ± 10?%

頻率（根據要求可達 440 赫茲） [Hz] 50 - 60 ± 10?%

230 Vac 時的啟動浪涌電流 I [A] ≤ 40

設備保險絲（內部） [A] 2 x 25 gR

進氣溫度 [°C] -20… 0... +50

存儲溫度范圍 [°C] -25…+70

重量約為 [kg] 6.5

溫度漂移 [ppm/K] ≤ 150

V-Control 設定值輸入（數字設定值 → 輸出值）

階梯尺寸  [mV] 90.0

最大數字誤差  [%] 0.20

最大模擬誤差  [%] 0.10

最大總誤差(A9 35K)  [%] 0.83

絕對誤差(A9-35K)  [V] 2.48

實際值輸出  (輸出值 → 數字實際值）

階梯尺寸  [mV] 90.0

最大數字誤差 [%] 0.15

最大模擬誤差  [%] 0.10

最大總誤差(A9 35K) [%] 0.78

絕對誤差(A9-35K)  [V] 2.33

I-Control 設定值輸入（數字設定值 → 輸出值）

階梯尺寸  [mA] 2.28

最大數字誤差 [%] 0.20

最大模擬誤差  [%] 0.20

最大總誤差(A9 35 K)  [%] 0.93

絕對誤差(A9-35K)  [A] 0.06

實際值輸出（輸出值 → 數字實際值）

階梯尺寸  [mA] 2.28

最大數字誤差 [%] 0.15

最大模擬誤差 [%] 0.20

最大總誤差(A9 35K)  [%] 0.88

絕對誤差(A9-35K) [A] 0.06

P-Control設定值輸入（數字設定值 → 輸出值）

階梯尺寸  [mW] 1000

最大數字誤差  [%] 0.40

最大模擬誤差  [%] 0.30

最大錯誤(D9 35 K)  [%] 1.23

絕對誤差(A9-35K)  [W] 18.38

實際值輸出（輸出值 → 數字實際值）

階梯尺寸  [mW] 1000

最大數字誤差  [%] 0.30

最大模擬誤差  [%] 0.30

最大總誤差(A9 35K) [%] 1.13

絕對誤差(A9-35K)  [W] 16.88
