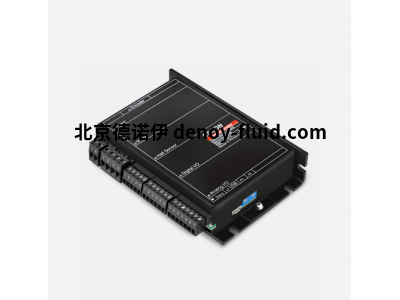

ESCON 70/10，用于 DC/EC 電機的 4-Q 伺服控制器，10/30 A，10 - 70 VDC，零件編號 422969。

ESCON 70/10 是一款小型、功能強大的 4 象限 PWM 伺服控制器，用于高效控制永磁激活有刷直流電機或無刷 EC 電機，

功率高達約 700 瓦。

發動機

直流電機高達 700 瓦

EC 電機 700 瓦

傳感器

不帶傳感器（直流電機） 是的

DC Tacho （直流電機） 是的

數字增量編碼器（2 通道，單端） 是的

數字增量編碼器（2 通道，差分） 是的

數字增量編碼器（3 通道，差分） 是的

數字霍爾傳感器（EC 電機） 是的

操作模式

電流控制器 是的

速度控制器（開環） 是的

速度控制器（閉環） 是的

電氣數據

工作電壓 Vcc（最小值） 10 V

工作電壓 Vcc（最大） 70 V

最大輸出電壓 (系數 * Vcc) 0.95

最大輸出電流 Imax 30 A

最大輸出電流峰值時間 Imax 20 s

持續輸出電流 Icont 10 A

功率級 PWM 時鐘頻率 53.6 kHz

采樣率 PI 電流控制器 53.6 kHz

采樣率 PI 速度控制器 5.36 kHz

效率 98

最高轉速 (DC) 150000 轉/分鐘

最高轉速（EC；1 極對）分段換向 150000 rpm

每相內置電機扼流圈 15 µH

輸出

數字輸出 2

數字輸出的功能 就緒， 速度比較器， 電流比較器， 換向頻率

模擬輸出 2

分辨率、范圍 12 位，-4...+4V

模擬輸出的功能 電流監視器、速度監視器、溫度、固定值

電壓輸出

霍爾傳感器電源電壓 +5 VDC，最大 30 mA

編碼器電源電壓 +5 VDC，最大 70 mA

輔助輸出電壓 +5 VDC，最大 10 mA

接口

USB（全速） 是的

顯示

狀態指示燈 “Ready” 綠色 LED

狀態指示燈 “Error” 紅色 LED

保護功能

保護功能 電機電纜中的電流限制、過流、過熱、欠壓、過壓、電壓瞬變、短路

環境條件

溫度 – 操作（分鐘） -30 °C

溫度 – 操作（最大值） 45 °攝氏度

溫度 – 擴展范圍 +45...+82°C， 降額： -0.27 A/°C

溫度 – 存儲（最小值） -40 °C

溫度 – 存儲（最大值） 85 °C

濕度（非冷凝）（最小值） 5 %

濕度（非冷凝）（最大） 90 %

機械數據

重量 259 克

尺寸 （長度） 125 毫米

尺寸 （寬度） 78.5 毫米

尺寸 （高度） 27 毫米

安裝 用于 M4 螺釘?shù)姆ㄌm

軟件

安裝程序 ESCON 設置

圖形用戶界面 ESCON 工作室

操作系統 Windows 10、8、7、Windows XP SP3
