funke釬焊板式換熱器TPL 01-K-30-22用于熱提取和熱回收

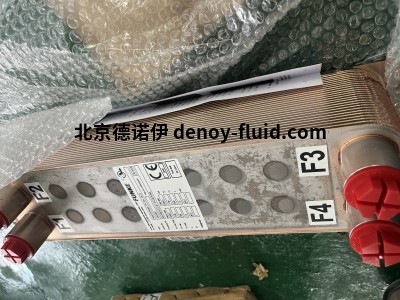

funke釬焊板式換熱器TPL 01-K-30-22

TPL系列

TPL系列是專門針對機械工程和工廠工程(例如液壓油和發動機油的冷卻)的需求而開發的。

與帶有傳統換熱板的熱交換器相比，TPL-體積的流道間隙增大了80%。通過在流道間隙中插

入特殊的湍流板和熱力學高度高效的斜向介質流以及最大直徑的連接，可以獲得非常高的傳

熱率。這些元件的可變設計使其能夠最佳地適應不同的應用。由于FUNKE TPL對粘度較高的

介質具有高效性能，與傳統的板式換熱器相比，該換熱器體積小得多!

媒體

銅釬焊板式換熱器主要用于諸如

油和含油流體

乙二醇混合物

酒精

制冷劑

天然氣/空氣

水

更多(根據介質特性和粘度)

TPL連接

標準: 螺紋噴嘴(外螺紋)

可選:

焊接接頭

螺紋噴嘴(內螺紋)

法蘭應要求提供

絕緣 (可選)

隔熱

聚氨酯泡沫塑料，長期熱穩定性可達135℃。通常由兩部分

組成，用張緊帶或彈簧鎖緊固定在換熱器上。

冷絕緣

以丁腈橡膠為基礎的擴散緊密絕緣材料，長期熱

穩定性可達105℃?？勺鳛樽哉扯嘟M件。

TPL 01-K-30-22技術參數

訂貨號 866432

流量(m3/h) 45

壓力bar 0-36

溫度℃ -196-200

體積 L 3.1

最大壓力bar 33

funke釬焊板式換熱器TPL 01-K-30-22
