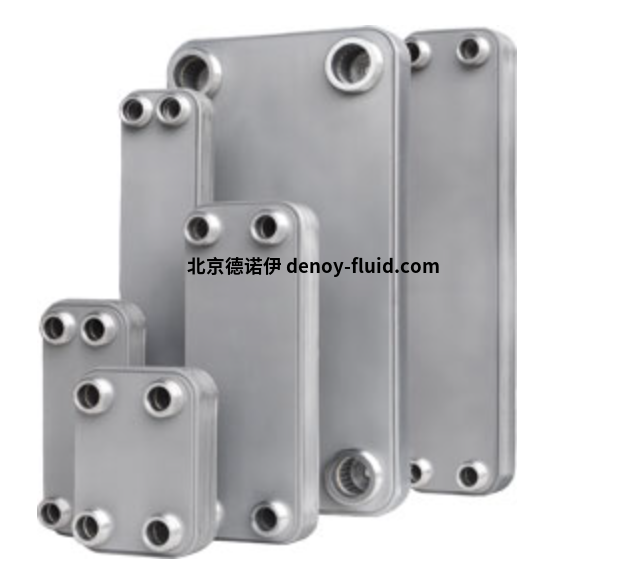

FUNKE TPL、GPL和GPLK釬焊板式換熱器

孫 QQ：2335451726   手機：18510570918 電話：010-64714988-197 傳真：010-84786709-667 郵件：[email protected]

釬焊板式換熱器

TPL、GPL 和 GPLK 系列實現了高傳熱性能和低壓降。壓花不銹鋼板的熱力學優化波紋以及特殊的FUNKE湍流內件（TPL）即使在低體積流動下也能產生高度湍流。這樣可以非常有效地利用可用的傳熱表面，從而實現非常有效的傳熱。此外，湍流會產生很強的自清潔效果，除了使用壽命長外，還進一步降低了維護成本。FUNKE釬焊板式換熱器可在高壓和高溫下運行，設計緊湊。

三氯甲烷

TPL釬焊板式換熱器最初專為液壓和發動機油冷卻等應用而開發，也經過優化調整，可用于機械和設備工程中的其他應用工藝。TPL滿足該領域?qū)煽啃院蜔崃W效率的高要求 - 并且可以設計得非常多樣化！

極高的傳熱能力是通過對角線介質引導和流隙中的特殊湍流裝置來實現的，該技術由FUNKE開發并由FUNKE獨家生產。湍流內件有不同的版本，這意味著技術設計可以非常靈活地設計。由于TPL的模塊化結構，每個單獨的流道都可以適應特定的應用。TPL的另一個優點是其高負載能力，因為與傳統釬焊板式換熱器的點焊相比，扁平焊接在應力影響下具有更高的安全性。由于TPL的平焊，熱交換器中由壓力或溫度波動引起的應力條件可以更好地吸收。TPL可以普遍用于不同的介質。對于粘度較高的介質，強大的 TPL 的高傳熱可實現小尺寸和小占地面積?？蛇x的加長端板也便于安裝已經非常緊湊的設備。

規格

換熱面/板： 0.035 - 0.286 平方米

工作壓力： 36 巴

工作溫度： +200°C

材料

WA板： 1.4404 （AISI 316 L）

批次： 銅 99.9% （價格/噸位）

焊料： 100% 不銹鋼 （TPLB）

GPLB

應用

應用范圍廣，也可用于化工廠和實驗室區域的特殊應用，其中使用熱油等高腐蝕性介質。在建筑服務中，如區域供熱、太陽能技術和熱泵等回路中的系統分離，以及地板采暖和生活熱水采暖。

適用于飲用水作為不銹鋼釬焊、無有色金屬換熱器。

規格

工作壓力： 25 巴 / 30 巴（標準），可根據要求提供更高的壓力

工作溫度： +350°C （標準）

CE認證

材料

100%不銹鋼

GPLK（V型波紋傳熱板）

GPLK（V型波紋傳熱板）

應用

主要在供暖、空調、通風、發動機冷卻和熱回收領域。

普遍適用于不同的介質。

規格

工作壓力： 30 巴

工作溫度： +200°C

材料

WA 板： 1.4401 / AISI 316

焊料：銅

鎳 （NPLK）
