UNIVERSAL螺紋板式換熱器TL 500工作原理

Universal Hydraulik 三十多年來在設計液壓系統、冷卻系統和熱交換器時一直遵循的原則，這些系統、冷卻系統和

熱交換器在世界各地的所有應用領域都得到了應用。

我們的換熱器可作為目錄產品提供，也可根據您的特殊要求進行設計。使用精確的計算軟件進行計算。該圖紙以 3D 形

式提供。產品在生產過程中要經過多達五次測試。冷卻性能可以在我們自己的測試臺上進行驗證。

在購買我們的液壓和冷卻系統時，我們的客戶將獲得一站式交鑰匙系統。我們設計、制造和安裝完整的系統。我們所

有的系統在交付前都經過全面測試，并提供大量文檔。此外，我們的客戶服務部門隨時可以進行維護和維修。

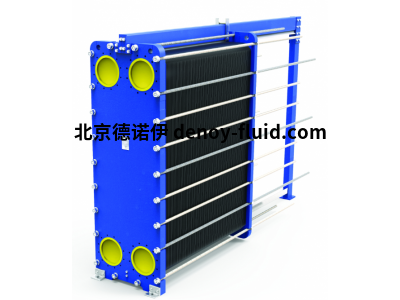

Universal TL – 螺紋板式換熱器

盡管螺紋板式換熱器會產生高壓損失，但它們?nèi)匀辉谠S多應用中被發現。

標準版

螺紋板式換熱器

模塊化系統，因此具有極大的靈活性，可以通過更改板數進行后續調整

易于清潔

自選

各種板材（鈦、哈氏合金等）

模塊焊接板

可變沖壓深度

增加厚度

優點

設計緊湊，占用空間小，重量輕

模塊化系統提供高度靈活性，通過添加或移除板來調節容量

易于清潔

快速、低成本的安裝

易于維護

比熱效率高。適用于低溫差

優異的耐污性能，由于湍流度高、表面光滑

高耐腐蝕性

UNIVERSAL螺紋板式換熱器TL 500原理

熱交換所涉及的介質通過固定壓力板和活動壓力板上的連接將管道送入板組。特絲。板件的排列方式兩個交錯的通道系統

，使兩種介質之間沒有身體接觸，通過壓力板的連接再次離開交換機。

不同型式的板可以在熱交換器中混合，以達到最佳效果。在給定壓降下的最大效率。通過在板組中安裝特殊的分配板，

介質可以被分離-Al多次流過流道，因而參與熱交換的時間更長。

UNIVERSAL螺紋板式換熱器TL 500設備說明

ThermoLine板式熱交換器由多個彎板組成。板組件安裝在一個固定和一個可移動的壓力板之間，由一個上、

下支撐桿定位，并由幾個緊固螺栓壓緊。

襯墊型板和焊接模塊具有不同的模式可用于廣泛的應用。介質可以順流或逆流通過熱交換器。

根據操作條件，可使用粘上或夾上型的介質和耐溫墊圈。焊接板模塊形式是密封的流向外部的流動通道。從一

個模塊到另一個模塊的過渡是由一種特殊材料制成的環形墊圈密封的。

UNIVERSAL TL 500技術參數

連接 DN 100

工作壓力 25bar

傳熱面積 280m2

重量 690 - 4160kg

單側體積 370dm3

溫度: -40~170°C

最大流量:800m3/h

型號

TL90

TL 150

TL 250

TL 400

TL 500

TL 650

TL 850
