FUNKE 墊片板式換熱器 FP2000系列，多通道設計



關于FUNKE



自 1974 年成立以來，F(xiàn)UNKE 迅速確立了自己作為工業管殼式換熱器專家的地位。在隨后的幾年中，該產品范圍不斷擴大，包括墊片和釬焊設計的板式換熱器、風冷式換熱器和電油預熱器。FUNKE現在是全球?yàn)閿?shù)不多的擁有如此廣泛產品組合的制造商之一。

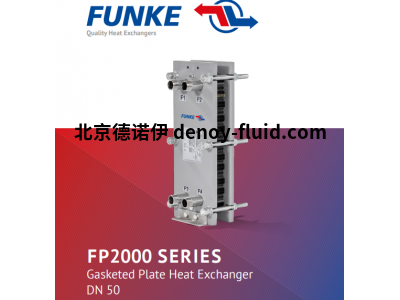

墊片板式換熱器 FP2000系列

墊圈板式熱交換器DN 50



特殊設計

•雙墻板（FPDW；2 x 0.35 mm，1.4404），適用于FP2016和FP2022

•多通道設計

•水平單元

•用于三流體循環的兩段式冷卻器



特殊功能

•Opti-Flow：優化入口面積，使流體在整個寬度上實現最佳分布

最佳利用表面積的傳熱板

•最佳波浪：CFD優化板設計，實現壓力損失和傳熱的最佳比例

•卡夾式墊圈，即使在反復打開后也能達到最佳配合

•旁路停止設計：最大限度地減少旁路，實現最佳傳熱

•帶填料槽的雙墊圈



技術數據；



•設計壓力10、16、25巴//150磅

•材料C鋼S355J2+N，DIN 10025，涂漆，實心不銹鋼，1.4401

•涂裝標準涂裝Funke:1 x 80μm水性涂料，RAL 5012

其他如其他RAL，符合Munsell，ISO 12944-5，ATEX，高溫，不承擔額外費用

•連接標準：螺紋管外螺紋G2“

•螺紋螺紋管內螺紋G2“

•焊接頸法蘭DN 50/2“，不銹鋼，C型鋼C22-DIN EN 1092-1，ANSI B16.5 u.a。

•橡膠墊圈DN 50/2“，NBR，EPDM，氟橡膠I，用于法蘭-DIN EN 1092-1，ANSI B16.5 u.a

•金屬插件DN 50/2“，不銹鋼，鈦-DIN EN 1092-1，ANSI B16.5 u.a

•三夾鉗DN 50，DIN 32676，1.4404/1.4435，管道DIN 11866-A，2“ASME BPE，1.4404/1.4435，管道DIN 11866-C

•衛生連接DIN 11851，DN 50，1.4404/1.4435，管道DIN 11866-A



設計用途

•能量回收

•工藝?yán)鋮s器/加熱器

•蒸汽電容器

•工藝電容器



型號             FP2010                FP2016              FP2022

最大面積m²   0,41-20               0,75-37              1,05-52

寬x高mm      230x596              230x796             230x996

板式結構        H / L                  H / L                  H / L

最大壓力bar   25                      25                      25

最高溫度℃     20                      20                      20



材料

板材                          材料厚度                            墊片

1.4404 / AISI 316L     0,35 / 0,50 / 0.60 mm        NBR-HT

Titan / 3.7025            0,50 / 0,60 mm                 EPDM-HT

254 SMO / 1.4547      0,50 / 0,60 mm                 Viton I

Alloy C276 / 2.4819    0,60 mm                           Viton S

Alloy 904L / 1.4539     0,60 mm                          Viton G
