KIPP K2047_A K2047_B分度柱塞鋼或不銹鋼帶塑料孔眼手柄

K2047_A

鋼或不銹鋼定位柱塞，帶塑料孔眼手柄，A 型

產品描述

定位柱塞用于防止因橫向力而改變鎖定位置。只有在手動釋放柱塞后，才能設定另一個鎖定位置。

材質： 鋼

鋼質：

螺紋套筒 1.0715。

定位銷 1.4305（相當于 AISI 303）。

不銹鋼型號：

螺紋套筒 1.4305（等同于 AISI 303）。

定位銷 1.4305（等同于 AISI 303）。

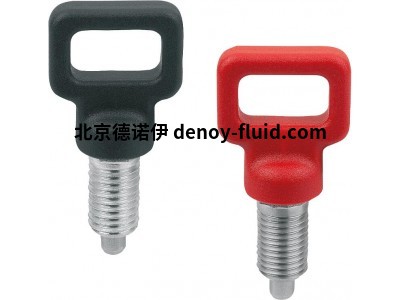

孔眼手柄為熱塑性塑料，黑灰色 RAL 7021 或交通紅色 RAL 3020。

型號：

鋼制：

定位銷經過硬化處理。

三價藍鈍化螺紋體。

定位銷光亮。

不銹鋼型：

定位銷未硬化。

鋼件光亮。

注： C 型和 D 型推薦用于分度銷應鈍化的應用場合：

C 型和 D 型推薦用于定位銷需要長時間保持脫開狀態并防止回彈的應用場合。

裝配時請注意最大擰緊扭矩。

根據要求：

可根據要求提供其他行程。

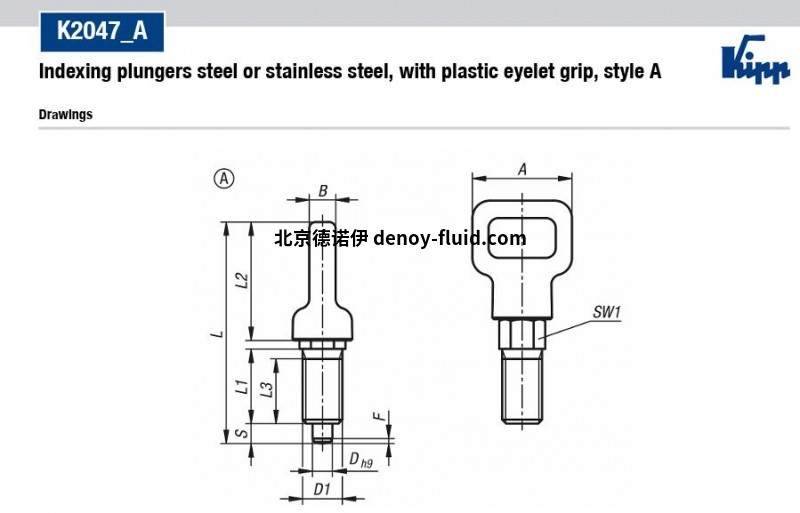

參考圖紙：

A 型：無鎖定型，不帶鎖緊螺母

B 型：無鎖定型，帶鎖緊螺母

樣式 C：鎖定型，不帶鎖緊螺母

D 型：鎖定型，帶鎖緊螺母

特殊功能：

RoHS

K2047_B

鋼或不銹鋼定位柱塞，塑料孔型手柄，B型

產品描述

定位柱塞用于防止因橫向力而改變鎖定位置。只有在手動釋放柱塞后，才能設定另一個鎖定位置。

材質： 鋼

鋼質：

螺紋套筒 1.0715。

定位銷 1.4305（相當于 AISI 303）。

不銹鋼型號：

螺紋套筒 1.4305（等同于 AISI 303）。

定位銷 1.4305（等同于 AISI 303）。

孔眼手柄為熱塑性塑料，黑灰色 RAL 7021 或交通紅色 RAL 3020。

型號：

鋼制：

定位銷經過硬化處理。

三價藍鈍化螺紋體。

定位銷光亮。

不銹鋼型：

定位銷未硬化。

鋼件光亮。

注： C 型和 D 型推薦用于分度銷應鈍化的應用場合：

C 型和 D 型推薦用于定位銷需要長時間保持脫開狀態并防止回彈的應用場合。

裝配時請注意最大擰緊扭矩。

根據要求：

可根據要求提供其他行程。

參考圖紙：

A 型：無鎖定型，不帶鎖緊螺母

B 型：無鎖定型，帶鎖緊螺母

樣式 C：鎖定型，不帶鎖緊螺母

D 型：鎖定型，帶鎖緊螺母

特殊功能：

RoHS

K2047

鋼或不銹鋼分度柱塞，帶塑料孔眼手柄

定位柱塞

本頁包含 KIPP 最受歡迎的定位柱塞和附件。每種款式通常有以下配置：

英制或公制

鋼或不銹鋼

帶或不帶鎖緊螺母

標準或鎖定（縮回時，將手柄旋轉 90°，可使定位銷無限期縮回）
