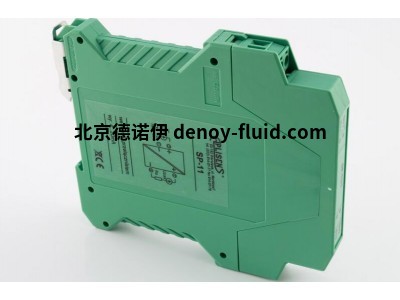

aplisens SP-11單通道或雙通道版本電源隔離器信號轉換器

隔離器/信號轉換器 SP-11

12.5 毫米寬外殼中的單回路或雙回路版本

 光電隔離（輸入-輸出）

 可選擇輸入信號

 在輸出信號回路中提供 9...36 V 電源

 外殼可安裝在標準導軌 (TS35) 上

 應用和功能

 SP-11 信號隔離器對輸入的電流或電壓信號進行電隔離，并通過隔離系統將其轉換為輸出信號。

 電壓信號，并通過分離系統將其轉換為輸出信號

 4...20 mA 信號，在輸出信號回路中使用雙線供電。

 該裝置通常用于在安裝在物體上的測量電路之間提供電隔離。

安裝在物體上的測量電路與主部分之間的電隔離。

 配置、校準

 用戶可以使用開關配置下列信號的輸入和輸出設置

以下信號的輸入和輸出設置

技術參數

 輸入?yún)?shù)

 輸入信號（通過開關選擇）

 0...20 mA、4...20 mA、0...5mA、1...5mA、

 0...10 伏，2...10 伏

 輸入電阻

大于等于50 k（電壓輸入）/ 20（電流輸入）

 輸出參數

 輸出信號：4...20 mA

 負載電阻 0...500

電隔離：光電隔離

 強度測試參數

 1,5 kVAC, 50 Hz, 1 min

 動態特性

 傳輸頻帶：5 赫茲（3 分貝）

 電源

 電源電壓：9...36 V

 正常使用條件

 環境溫度 5...60°C

 相對濕度：30...80

 外殼

 類型： UEGM 22.5 (Phoenix)

 防護等級：IP20

 重量：0.1 千克

 轉換誤差

 精度：±0.16

 通常情況下，轉換器的設置范圍為 4...20 mA / 4...20 mA。

 4...20 mA。設置不同的量程會將轉換器的

 轉換器的等級將降低至 0.25%（可通過前端的微調器進行調整

 可通過前面板上的微調器進行調整）。

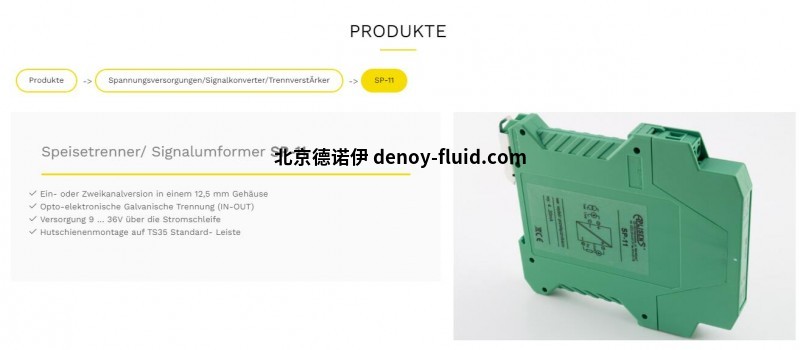

電源隔離器/信號轉換器 SP-11

 單通道或雙通道版本，12.5 毫米外殼

 光電隔離 (IN-OUT)

 通過電流回路提供 9 ... 36V 電壓

 安裝在 TS35 標準帶的頂蓋導軌上
