RINGFEDER 彈性體顎式聯軸器GWE、TNM、TNS 和 TNB系列



品牌介紹：



RINGFEDER POWER TRANSMISSION是驅動和阻尼技術利基市場的國際市場領導者。我們開發、制造和供應卓越的軸-輪轂連接、阻尼部件、聯軸器、制動系統和軸承座，以滿足全球各種技術領域的最高功能和耐用性要求。



彈性體顎式聯軸器GWE、TNM、TNS 和 TNB



我們世界領先的 RINGFEDER GWE、TNM、TNS 和 TNB 系列彈性體顎式聯軸器源自久經考驗的 GERWAH 和 TSCHAN 系列，可滿足各行各業的最高性能和耐久性要求，例如鋼鐵和金屬工業、驅動和輸送技術、發電、機床、包裝和印刷機械制造以及自動化， 控制和定位技術。扭彈性聯軸器具有防穿刺性，并且在所有方向上都具有柔韌性，因此可以有效補償由裝配不準確性或沉降現象引起的軸向、橫向和角軸錯位。出色的堅固性和阻尼特性保證了用戶最大的運行可靠性，特別是在具有明顯沖擊、交變或振動載荷的應用中。根據客戶的具體要求，例如預期用途、環境條件或可傳遞扭矩，我們提供最合適的聯軸器解決方案。隨附的、易于更換的彈性體環或緩沖器具有不同的邵氏硬度。®®®

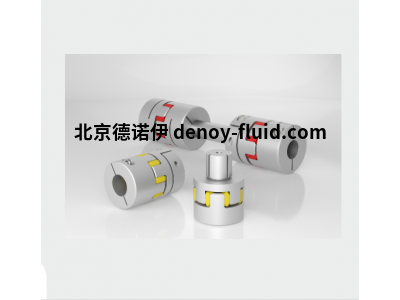

1.彈性體顎式聯軸器 GWE

無間隙、減振、電隔離和軸向插拔：高精度、工作可靠 RINGFEDER GWE 系列彈性體顎式聯軸器（原名 GERWAH GWE）在高加速過程中的高定位精度需要出色阻尼的發生振動或首選插拔聯軸器解決方案的應用中特別令人信服。典型的應用領域包括測量、精密和進給驅動、磨削、車削和銑削主軸、木材和金屬加工機床以及傳送和輸送技術、包裝機、機器人、線性技術和測試臺。RINGFEDER GWE系列彈性體聯軸器的核心是彈性體環，具有不同的邵氏硬度，位于兩個聯軸器輪轂之間。它無間隙地傳遞所需的扭矩，有效補償角軸、徑向軸和軸軸的不對中，并確保整個傳動系的振動優化運行行為。對我們的伺服刀片聯軸器的要求與其使用領域一樣復雜和通用——我們與您一起開發并實現最適合您應用的解決方案。



型號：

GWE 5102

GWE 5103.1

GWE 5104

GWE 5106

GWE 5112

GWE 5113

GWE 5117

GWE Z5104.1

GWE Z5106.1



2.彈性體顎式聯軸器 TNM

減振、旋轉彈性、故障安全、錯位補償：RINGFEDER TNM 系列的彈性體顎式聯軸器（前身為 TSCHAN TNM 和 NOR-MEX）在靈活性、成本效益和性能方面樹立了全球標準。通用的聯軸器可補償所有方向的軸不對中，并允許將來自工廠機械運行范圍的臨界扭轉振動轉移到不會對傳動系統產生不利影響的區域。扭矩通過由優質Perbunan制成的壓力負載彈性體傳遞，這些彈性體連接在一起形成一個耐油和導電的減震和減振中間環。這些高度耐用的中間環可快速且易于更換，尤其是在多部件聯軸器設計的情況下，根據客戶要求和特定應用需求提供不同的材料硬度。TNM 系列軸向可插拔 RINGFEDER 彈性體聯軸器可在 -30 °C 至 +100 °C 的溫度范圍內使用，也可用于任何安裝位置和旋轉方向。由于采用模塊化設計，它們可作為標準配置提供給用戶，具有多種尺寸和變體，例如單件和多件版本或集成制動盤或制動鼓，以及高度定制的特殊解決方案



型號

TNM E

TNM G

TNM ETW

TNM GTW

TNM EBT

TNM GBT

TNM H

TNM GHBS

TNM LE

TNM LG



3.彈性體顎式聯軸器 TNS

RINGFEDER TNS系列（以前稱為TSCHAN TNS）具有極強的動力和彈性彈性顎式聯軸器，是領先的工廠制造商和運營商的首選，特別是在高要求的重型應用領域。這些扭轉柔性和故障安全質量聯軸器被最佳地使用，例如作為各種建筑和建筑機械以及鋼鐵、采礦和水泥廠技術的驅動部件，也用作橋式、集裝箱和鑄造起重機的連接元件。它們在規定范圍內補償角軸、徑向軸和軸軸的錯位，并通過由不同肖氏硬度的 Perbunan 或聚氨酯制成的壓力加載彈性體傳遞扭矩，這些彈性體連接形成耐油、抗振和抗沖擊的中間環。由于其扭轉彈性，機械工作范圍內的危險扭轉振動被系統地轉移到預計不會產生負面影響的速度范圍內。RINGFEDER TNS系列的彈性體聯軸器按照最高質量標準制造，非常易于維護，可以軸向插入，適用于任何安裝位置和旋轉方向。它們以各種經過驗證的標準和個性化的特殊設計提供給客戶。



型號；

TNS S-St

TNS S-LSt

TNS S-BT

TNS SDD-5

TNS SDDL-5

TNS SDDL-5-BS

TNS SX

TNS SV



4.彈性體顎式聯軸器 TNB

久經考驗的 RINGFEDER TNB 系列的高強度彈性體顎式聯軸器（原名 TSCHAN TNB）憑借卓越的耐用性和功能，在最苛刻的重型應用中令人信服，為用戶的機器和設備提供最大的運行可靠性。防穿刺和扭轉TNB BHDDVV

柔性聯軸器可有效補償軸向、徑向和角軸的不對中，即使在極端溫度或大量污垢和灰塵產生等最惡劣的環境條件下也具有極其堅固的性能。因此，它們優選用于鋼鐵、軋鋼廠和水泥廠、采礦和建筑機械，例如斗輪挖掘機、撕碎機設施和隧道掘進機，以及海上技術。扭矩通過由優質 Perbunan 或聚氨酯制成的壓力負載、耐油彈性體緩沖器傳遞，這些緩沖器還可以吸收與工藝相關的沖擊并緩沖重物加速引起的動態效應。因此，來自工廠機械工作范圍的危險扭轉振動被轉移到不會產生負面影響的轉速范圍內。RINGFEDER TNB重載聯軸器可用于任何旋轉方向和安裝位置，并且由于其模塊化設計，可供用戶使用各種標準和特殊型號。



型號；

TNB BH

TNB BHD

TNB BHD-BS

TNB BHDD

TNB BHDDV
