AMO絕對角度編碼器 WMFA 1010A分割周期 1000μm

絕對角度編碼器

絕對AMO角度探測器基于純電感式測量原理，提供用于外部和內部傳感的設計。

測量法蘭或測量環的精度等級為±10μm、±5μm或±3μm，標準直徑為80mm至652mm。

原則上，也可以實現客戶特定的直徑。

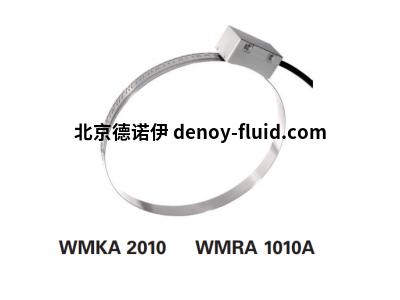

掃描儀 WMKA

掃描頭的特點是具有高度的保護性，對污染不敏感。

可能的系統分辨率為 1μm 或 0.25 μm 弧長。

典型應用領域：

直接驅動

旋轉軸和轉臺

測量原理

AMO測量設備在以下情況下工作感應AMOSIN測量原理。為此，測量實例，所謂的分割，經常使用布袋。

作為承載材料使用不銹鋼帶，其中，周期性分割在高精度的光刻工藝中被引入，隨后是蝕刻工藝。

通過特殊的制造工藝，從尺寸體中生成一個封閉的測量環，作為角度測量法蘭或作為薄壁測量環安裝在分離架上，

供客戶安裝。

絕對量化由一個增量軌跡組成，其周期為1000周，以及一個附加的絕對軌跡，其編碼為串行。

對于增量測量儀表，除了分割外，還可在單獨的軌道上附加參考標記。這樣，可以將這個絕對位置值精確地分配給

一個測量步驟。

WMFA 1010A技術參數

分割周期 1000µm

外直徑 81,95 mm~ 326,55 mm

內直徑 60,00 mm~296 mm

分割精度 ±51“~± 4,0“

最大轉速 14000~3500rpm

型號

WMFA 1010A

WMRA 1010A

WMRA 1110I

WMKA 2010

WMKA 2110

AMO角度編碼器 WMFA 1010A分割周期 1000µm
