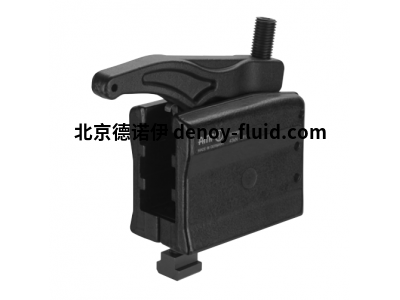

AMF電源夾562184用于機床夾緊工件-高度和長度連續可調

連續可調夾緊元件由鍛打、黑色鍍鋅設計的合金回火鋼

制成。配有7600BFS安裝套件。

推力件在光滑和肋的變體，可選。

應用范圍

1.將托架元件定位在工具臺上，并用規定的擰緊力矩固定。

2.將夾鉗臂移動到所需位置。

3.移動調節螺釘夾緊工件。

優點:

-安裝高度低

-22-60kN的高鎖模力

-高度和長度連續可調

-非常堅固的設計可實現快速輕松的夾緊

-易于安裝的元件

-用于T形槽12-28毫米和/或網格板M10,M12,M16,M18,M20,M24-2個推力件變體。

562184技術參數

尺寸 22mm

靜態負載 22kn

最大負載 17kn

重量 700g

附注:

-最大載荷可能會有所不同，這取決于夾緊方式和螺紋狀況(潤滑)。

-為了減少對調節螺絲的磨損，我們建議使用AMF螺絲復名數6339。它具有高效固體潤

滑劑的協同組合，耐高溫，且不會被沖洗掉。

-僅使用相應的AMF安裝套件7600BFS。

-如果使用不帶T形槽螺母DIN508的夾緊元件，支撐板的抗拉強度必須至少為900 N/mm2!

-尺寸30M16/44 M18和60M24不適合使用7600Z。

AMF電源夾562184用于機床夾緊工件
