feller應變計測量放大器AT266經典雙通道測量

feller應變計測量放大器AT266用于捕獲信號

特點

AT26x雙通道應變片測量放大器

符合性能等級 C，可用于安全相關應用

全面的監控功能

使用 7 段顯示器的控制面板和顯示器

通過繼電器輸出發出的報警

應用

AT265/266/267 應變計測量放大器用于捕獲來自兩個應變片電橋的信號，并提供電流值和狀態信息，

以便在自動化級別進行進一步處理。應變片傳感器提供與施加的力成正比的信號，

該信號由測量放大器捕獲并作為模擬信號提供（可調 0.4...20 mA 或 0 – 10v）。

同時監控可調節信號限值，如果超過或低于設定限值，則通過無電位繼電器觸點作為報警通知。

此外，測量放大器還具有全面的電纜斷裂、短路、硬件故障、電源等監控功能，可實現高水平的操作安全性。

AT265/266/267 應變片測量放大器系列適用于安全相關應用中的性能等級 C。

可能的使用領域：

擠出機的熔體壓力監測

物料搬運技術中的負載監控

機械工程中的力和壓力監測

稱重設備

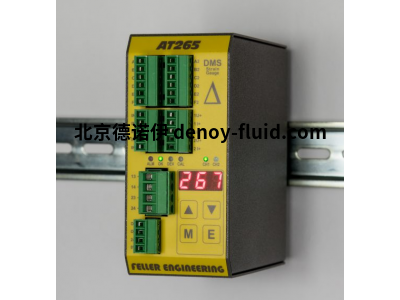

AT265 – 具有冗余測量值記錄功能

AT265 監控兩個壓力傳感器，這兩個壓力傳感器必須安裝在幾乎相同的位置，以便對機器中發生的壓力值進行冗余監控。

除其他外，當超過兩個測量值記錄器之間的設定最大差分測量值時，會發出警報。

AT266 – 經典雙通道測量放大器

AT266 具有 2 個相互獨立的應變片傳感器測量通道。每個傳感器都有一個用于測量值輸出的模擬輸出和

一個用于通知警報的繼電器觸點。

AT267 – 帶累積測量值輸出

AT267 監控兩個應變片傳感器，并在模擬輸出端提供總信號。如果兩個測量值的總和超過限值或兩個信號

之間的差值相差太大（負載不平衡），則會發出警報。

AT266技術參數

DMS傳感器測量輸入數量 2

分辨率 16 位

準確性 最大 0.065% FSR

模擬電壓輸出 可配置0至5/10V

模擬電流輸出 可配置 0/4 至 20mA

顯示 3 位 7 段

數字輸出(報警) 2

數字輸入 4

壓力傳感器電源 10伏

外殼尺寸(寬x高x深) 53 x 116 x 125毫米

功耗 5瓦

集會 DIN標準導軌安裝

性能等級符合EN ISO 13849-1 C

繼電器輸出(報警) 2 個 250VAC，2A

電源電壓 24VDC直流電

feller應變計測量放大器AT266用于捕獲信號
