sitema FSK, FSKP系列短行程功能產生大力度PowerStroke鎖緊沖壓器

快進和發力行程兩種功能，兩套驅動

內置短行程活塞缸的鎖緊器

PowerStroke沖壓鎖緊器（FSK）專為單方向（閉合方向）夾持和拉動鎖緊桿而設計，適用于各種做功行程短而需要施加大力的應用。單個鎖緊器的發力上限可達180噸，力的大小與活塞缸施加的壓力成正比?；钊子幸簤悍绞剑ㄒ?guī)格FSK）和氣動方式（規格FSKP）兩種。

各顯神通！

又要快速行進，又要力拔千鈞，追求兩者兼?zhèn)渫鸵趦煞矫娑甲鐾讌f(xié)，效率損失不可避免。PowerStroke是個大力士，它能承擔高達1800千牛頓的發力任務。而對模具的打開、閉合、定位等則可由單獨的驅動器來完成，可以選擇效率高、體積小、運行速度快而且造價相對低廉的產品。

已釋放，可自由移動

L接口處受壓。輕型行走驅動打開并閉合模具。?接口 K 和 V 處無壓力。

模具已對接

行走驅動閉合模具。

鎖緊被激活

通過對接口 L 斷壓，和對接口 V加壓，PowerStroke的鎖緊系統被激活，桿子被鎖緊。

合模行程

通過在K接口處施壓，PowerStroke鎖緊沖壓器將模具完全閉合并對各半模具施加全部合模力。

拉開

通過對接口 K 和 V 斷壓，使得鎖合模力為零。在接口 L 加壓，鎖緊被釋放，模具又可以被打開了。

模具已開

此時，鎖緊已完全釋放。PowerStroke鎖緊沖壓器沿圓桿滑動。上述循環又可重新開始。

這就是為什么 PowerStroke 是更好的解決方案

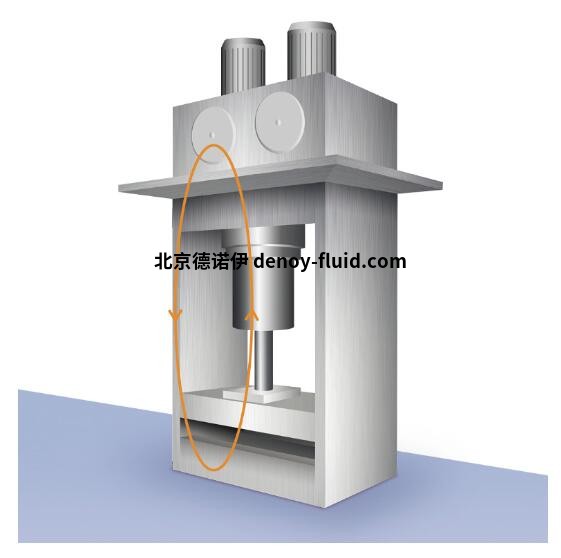

傳統壓機的缺點

傳統壓機的沖壓缸通常安裝在中央位置，既要發力，也要負責完成打開和閉合行程。沖壓行程路徑短而力量大，開閉行程路徑長而力量小。為了兩者兼顧，就導致開閉行程的能耗極高卻速度緩慢，結果是效率低下。不僅如此，傳統壓機的機架結構也因此受到諸多制約：沖壓缸向下發力時產生的反作用力要由上橫梁負載，下壓力越大，上橫梁承受的力就越大。這一反作用力由上橫梁傳遞到整個機架，對機架的牢固性隨時都是考驗。

采用PowerStroke的壓機

PowerStroke是一個具備多方面優勢的選擇！在沖壓過程中，PowerStroke在短小的發力行程中發揮作用，有的放矢。而開閉行程則由一套專為此功能定制的簡約驅動系統來承擔，運行速度快，能源消耗低。通過合理安排PowerStroke的布局，工件的成形方式由傳統的沖壓缸下壓變?yōu)橄吕瑥亩鴮⒘Φ膫鬟f限制在模具成形部分，而減輕了整個機架的負擔，使壓機的體量可大大減輕。而且，PowerStroke及驅動系統的緊湊結構也為壓機的結構設計開辟了更大的自由空間。另外，拉桿可以從PowerStroke向外駛出，從而提供充足的做功空間。PowerStroke的能效高，可大大縮減所需液壓泵站的規格和油量?？娠@著降低電量消耗也是PowerStroke的優勢之一。

力傳遞限制在有限范圍內 >

為輕體結構設計開辟空間

維護需求小 >

組件壽命長，更換方法簡易

Slim drive system >

降低材料成本

液壓排量小 >

降低能源消耗和成本

通過標準調質鋼活塞桿鎖緊 >

無需復雜的齒條結構

PowerStroke鎖緊沖壓器

在短行程中產生大力度

短行程功能鎖緊器

鎖緊沖壓器PowerStroke可用于所有水平和垂直的、在短工作行程內需要較大力的應用領域。

產品系列 FSK, FSKP

額外具備短行程功能的鎖緊器

是沖壓、沖孔、接合、鉚接、扣接、成形、壓印、模具閉合等工藝的理想選擇。
