aplisens USB/RS-485二極管顯示運行狀態數據傳輸信號信號轉換器

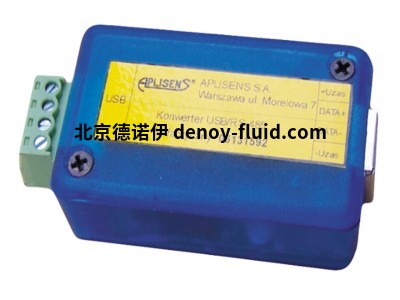

USB/RS-485 轉換器

帶電隔離

· 將 USB 標準轉換為 RS-485，為 USB 端口供電，速度高達 115200bps

· 電隔離，可選擇用 +15V 電壓為油位探頭供電

· LED 顯示工作狀態和數據傳輸信號

· 可在 PC 上輕松安裝

用途

該轉換器設計用于通過 USB 端口將 RS-485

接口通過 USB 端口連接到電腦，并為探頭提供恒壓電源。

為探頭供電，恒壓為

約 +15V.

RS-485 電路（DATA+、DATA-）和接地（-Upow）端子以及電源（+Upow）端子均為 USB 端子。

和電源端子（+Upow）

與 USB 端口電隔離（圖 2）。

結構和運行

轉換器的基本元件是 FT232BL

集成電路，可將 USD 標準信號轉換為 UART 標準信號。

信號轉換為 UART 標準信號。數據傳輸速率

傳輸速度保持在 300bps 至

115200bps。將 UART 標準電壓電平轉換為 RS-485

標準轉換為 RS-485 電壓電平時，使用了 MAX584

電路。電路由

轉換器與 FT232BL 電路端子連接

并由一個 +5V/+15V 轉換器電路供電。

輸出功率為 1W，帶有 +5V 穩壓電路。

連接。綠色 LED 燈用于指示轉換器中的電源

綠色 LED 燈用于指示轉換器中的電源，紅色 LED 燈用于指示傳輸。

轉換器可為接收器（例如

油位探頭）供電。額定電壓為 +15V，最大功耗為 65mA。

最大功耗為 65mA。電壓

轉換器中使用了電壓安全裝置，以保護其免受電源輸出短路的影響。

輸出端子（+Upow 和 -Upow）短路的影響。

端子（+Upow 和 -Upow）短路的影響。

技術規格

USB1.1 和 USB 2.0

USB 連接器類型

RS-485 連接器類型

USB B 型

15EDGK-3.81; 250V/7A; 0,5...1,5mm2

傳輸速度

最大接收器/發射器數量

300...115200 bps

32 ；內部極化電阻 470 W

差分輸出電壓 (TxD)

接收器輸入電阻 (RxD)

5V （最小 1,5V）

12 kW

最小輸入電壓 (RxD)

端子 DATA+、DATA- 上的可接受電壓

0,2V

+/- 12V

電源

來自 USB 端口

功耗 - 連接 1 個油位探頭時約為 120mA（+Upow 和 +Upow 短路時為 200mA）。

電流）

USB/RS-485 電隔離

工作溫度

1000VDC

0...+50°C

存儲溫度

重量 -20...+60°C

約 70g

尺寸（無連接）

VCP 操作系統（虛擬 COM 端口

驅動程序）的操作系統

(60x35x20)mm

Win98/98SE, Win2000/ME/Server 2003/XP

Windows Vista、Windows 7

MAC OS-8 和 OS-9、MAC OS-X、Linux 2.40

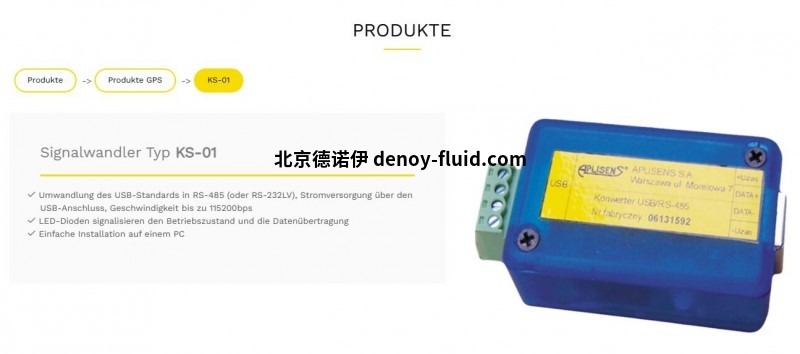

KS-01 信號轉換器

 將 USB 標準轉換為 RS-485（或 RS-232LV），通過 USB 端口供電，速度高達 115200bps

 LED 二極管顯示運行狀態和數據傳輸信號

 在電腦上安裝簡單
