aplisens SGE-25.Smart智能物位探頭內部過壓測量儲罐深井液位

應用 SGE-25 智能液位計適用于測量儲罐、深井或壓水計中的液位。

工作原理和構造該探頭根據液柱高度和由此產生的靜水壓力之間的簡單關系測量液位。壓力測量在浸入式探頭的分離隔膜上進行，并通過電纜中的毛細管與大氣壓力相關聯。

有源傳感元件是一個壓阻硅傳感器，通過隔離膜片與介質隔開。與傳感器一起工作的電子放大器還配備了過壓保護電路，可保護探頭免受大氣放電或相關大電流工程設備的感應干擾而損壞。

配置

可以配置以下計量參數。

壓力單位；

設定范圍的起點和終點、

阻尼時間常數；

反相特性（輸出信號 20 + 4 mA）。

校準可以根據壓力模型對探頭進行校準。

通信

與探頭進行數據交換的通信標準是 Hart 協議。

與探頭的通信可通過：KAP.03 通信器、

其他 Hart 類型的通訊器、

使用 HART/USB 連接器和 RAPORT 2 配置軟件的計算機。

通過與探頭進行數據交換，用戶還可以

識別探頭

讀取當前測量的靜水壓力值。

輸出電流和測量范圍百分比。

安裝、使用方法

當探頭下降到參考液位時，可以

自由懸掛在電纜上，或放置在水箱底部。

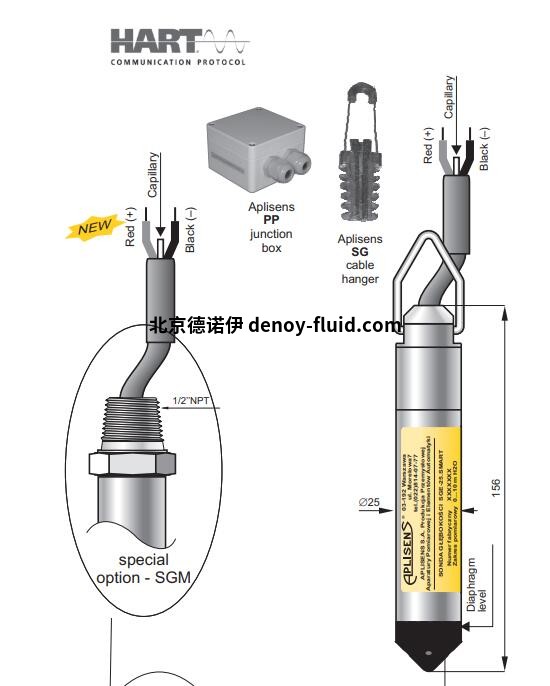

帶毛細管的電纜可使用標準信號電纜進行延長。連接電纜時，可使用專用的

推薦使用 Aplisens SG 電纜掛鉤。電纜

電纜連接處應安裝在一個非熱密封的

箱內（箱內壓力應等于大氣壓力

箱內壓力應等于大氣壓力），防止水或其他污染物進入毛細管。Aplisens PP

接線盒。

對于信號傳輸線較長的系統，建議使用附加的 Aplisens UZ-2 過壓保護電路。

UZ-2 過壓保護電路。纏繞探頭電纜時，最小纏繞直徑應為 30 厘米，最大纏繞直徑應為 30 厘米。

電纜應防止機械損傷。

應防止電纜受到機械損傷。

如果水箱中可能存在湍流（例如，由于攪拌器的運行而產生的湍流），則應將探頭電纜固定在水箱中、

例如，由于攪拌器的運行或湍流的流入）、

探頭應安裝在屏蔽管內（如 PVC 制成的屏蔽管）。

PVC）內。鉤住提升手柄的管線可以

可簡化探頭拔出的操作。清潔

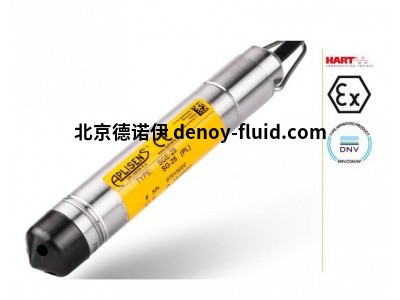

智能物位探頭 SGE-25.Smart 和 SGE-25S.Smart

 可編程參數： 零點、測量范圍、衰減、

 測量范圍：最小 0...0.8 mH2O；最大 0...100 mH2O

 輸出信號：4...20 mA + HART

 測量精度： 0.1%

 海事證書 DNV

可編程零位移動、范圍和

阻尼比

 4...20 mA 輸出信號 + HART 協議

 精度 0.1%

 集成內部過壓

保護電路

 ATEX 固有安全

 海事證書 DNV
