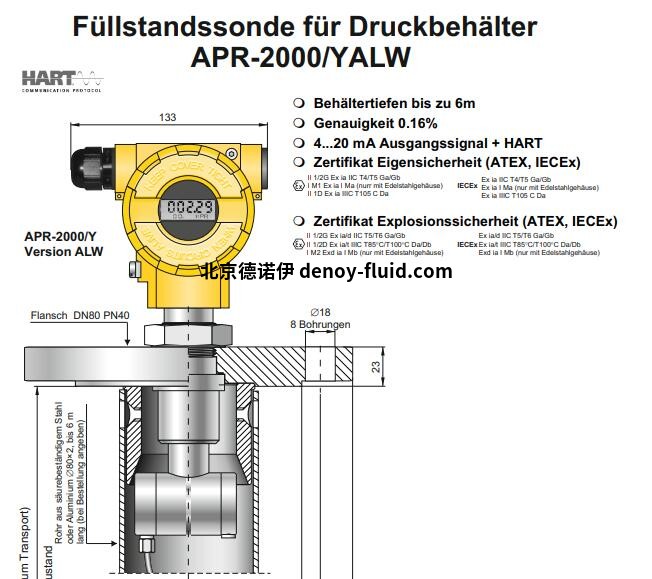

aplisens APR-2000YALW加壓罐智能液位探頭水箱深度達 6米

水箱深度達 6 米

精度 0.16

4...20 mA 輸出信號 + HART

本質安全證書（ATEX、IECEx）

防爆安全證書（ATEX、IECEx）

Ex ia IIC T4/T5 Ga/Gb

Ex ia I Ma（僅限不銹鋼外殼）

Ex ia IIIC T105 C Da

II 1/2G Ex ia IIC T4/T5 Ga/Gb

I M1 Ex ia I Ma（僅帶不銹鋼外殼）

II 1D Ex ia IIIC T105 C Da

IECEx

II 1/2G Ex ia/d IIC T5/T6 Ga/Gb

II 1/2D Ex ia/t IIIC T85°C/T100°C Da/Db

I M2 Exd ia I Mb（僅帶不銹鋼外殼）

IECEx

防爆 ia/d IIC T5/T6 Ga/Gb

防爆 ia/t IIIC T85°C/T100°C Da/Db

防爆 ia I Mb（僅帶不銹鋼外殼）

功能原理

使用 APRE-2000 差壓傳感器進行測量，該傳感器經核準可對油箱中的靜壓進行補償。

測量罐內壓力。處理值僅為

靜水壓力。

下隔膜密封的下隔膜處的靜水壓力。

該壓力是介質的液相和氣相靜水壓力的總和。

介質的液相和氣相的靜水壓力之和。

在實際應用中，氣體的密度通常很低，可以忽略不計。

靜水壓力僅來自液柱的高度。

液柱的高度產生的。該壓力與液體表面積直接相關。

液體表面積直接相關。

對于氣相密度起決定性作用的介質

使用所述方法確定的高度可用作

理論液面，將實際液相加上

液相加上冷凝氣相。

配置示例

對于密度為

將密度為 0.87、高度為 0...3200 毫米的液體的液面上升

密度為 0.87 和高度為 0...3200mm 的液體的液面上升轉換為輸出信號

輸出信號為 4...20mA

1. 將變送器安裝在工作位置，將隔膜密封定位在相應高度（空罐）。

3

以毫米汞柱為單位計算測量范圍的高度（4°C）：3200 毫米 × 0.87 克/厘米 = 2784 毫米汞柱。

3 使用通訊器設置 4°C 時的測量單位，單位為 mm H O。2

要確定測量范圍的起始點，請確定毛細管中壓力計液體的靜水壓力。

2 4. 為確定測量范圍的起始點，請確定毛細管中壓力計液體的靜水壓力 （例如 -4250 mm H O）。2

5 確定量程終點時，將數值 -4250 mm H2O 與量程高度相加

--4250 mm H O + 2784 mm H O = --1466 mm H O。

使用通訊器輸入確定的起始值（--4250 mm H O）和終點（--1466 mm H O）。

測量范圍的起點（--4250 mm H O）和終點（--1466 mm H O），并發送至模塊中的發送器。接收到數值后，變送器將根據需要運行。

技術數據

3 介質密度范圍可達 1.1 g/cm（標準版）

3

 超過 1.1 g/cm：與 APLISENS 協商后的特殊版本

在 --25...+80°C 溫度范圍內，環境溫度變化的誤差 < 基準范圍的 ±0.4

電源電壓變化時的誤差 < 基準范圍的 ±0.002% / V

 靜壓零點誤差

 0.08% / 10 bar（范圍 1

更多信息請參見 APR-2000ALW 的數據表。

范圍 2

靜壓下的零點調整

編號 公稱壓力范圍

(FSO)

標稱精度

測量范圍

最小設定范圍

最小量程

1 0...-6000 mm H2O ±0.16% 600 mm H2O ±0.5% 2 0...-1600 mm H2O ±0.2% 160 mm H2O ±0.6

2 0...-1600 mm H2O ±0.2% 160 mm H2O ±0.6

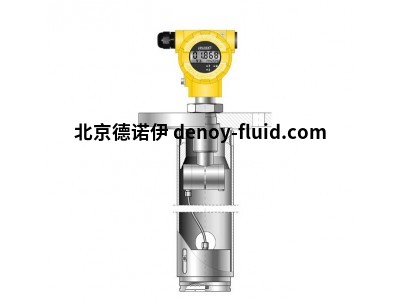

用于加壓罐的智能液位探頭 APR-2000YALW

 測量范圍：最大 0...6 mH2O

 輸出信號：4...20 mA + HART 協議

 測量精度：0.16

 本質安全證書（ATEX、IECEx）

 防爆證書（ATEX、IECEx）
