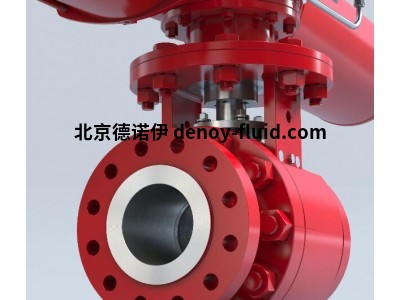

bray M1系列金屬閥座隔離閥全通徑惡劣工況球閥

技術規格

惡劣工況球閥 - M1系列

尺寸范圍

NPS ½到36 / DN 15到DN 900

可應要求提供更大尺寸

閥體材料

標配鍛造件：A105碳鋼，A182 F3奧氏體不銹鋼，A182 F9合金鋼

標配鑄件：A216 Gr WCB，A351 GR CF8M，A217 Gr C12合金鋼

溫度范圍

高達1100°F (593 °C)

（更高溫度請咨詢工廠）

閥桿材料

標配：A638 Gr 660

可選：Inconel，Incoloys，鈦，17-4 PH不銹鋼，雙相不銹鋼

最大許用操作壓力

ASME 150到4500類，EN 1092 PN10到720

（更高壓力請咨詢工廠）

閥座材料

標配：410不銹鋼，316不銹鋼

可選：Inconel，Incoloys，鈦，雙相不銹鋼，17-4 PH不銹鋼

球體材質

標配：410不銹鋼，316不銹鋼

可選：Inconel，Incoloys，鈦，雙相不銹鋼，17-4 PH不銹鋼

閥體類型

分體式閥體（二段式和三段式）

設計標準

ASME B16.34、API 608、PED

ASME第八章 -  第1節, 附錄2

端部連接

凸面法蘭 (ASME B16.5、EN 1092-1)

環行連接 ((ASME B16.5)

對頭焊接 (ASME B16.25)

承插焊接

Grayloc®

測試標準

MSS SP61、API 598、ANSI/FCI 70-2、ISO 15848-2

認證

API 607、API 641、CRN、ISO 15848-1、ISO 15848-2、PED、PE(S)R、TR CU

端口

有全通徑、標準通徑、縮徑、特殊通徑可選

結構長度

ASME B16.10 (標配長型模式)、EN 558-1

逸散性排放

API 641、ISO 15848-1

應用

電力、石油和天然氣、煉油、石化、合成燃料、采礦高壓釜、漿料輸送、航空航天、鋼材、紙漿和造紙

特點和優勢

M1系列惡劣工況金屬閥座球閥提供極佳的性能和最具挑戰性的流控制工況下的可靠性。M1系列隔離閥用于電力、礦產和采礦、石油和天然氣、煉油、化工/石化、農業化工和要求絕對安全性和可靠性的特種行業中的高溫、高壓、腐蝕和侵蝕任務、關鍵任務和殺傷性服務應用。

M1系列惡劣工況球閥技術優越，具有重型傳動系統、360° Mate-Lapped球和閥座、活載填料、重型ISO 5211執行機構安裝，這是一種創新的閥桿對準方法，可消除閥桿側向載荷并確保延長填料的使用壽命以及適當?shù)臒釃娡考夹g(shù)，包括HVOF或高速氧氣燃料、APS或大氣等離子噴涂、等離子轉移弧PTA、激光熔覆和其他金屬化涂層，在惡劣工況下延長使用壽命，最大限度地縮短停機時間。

M1系列閥門針對特定應用定制設計和制造，并仔細考慮了您的工業流體控制流程所需的工藝條件。我們的工程和工藝應用團隊是在設計金屬密封球閥方面擁有專業知識的行業領導者，并且會密切分析您的流體條件和工藝化學，包括：溫度、壓力、熱沖擊風險、磨蝕、腐蝕、氣穴、閃蒸、固體處理和流速，以便選擇合適的結構材料和閥門內件。

作為業務遍布全球400個地點的領先球閥制造商，Bray™致力于通過以業內最高質量和工藝設計和制造的高性能惡劣工況球閥為我們的客戶創造價值。

電力行業

傳統電力

聯合循環發電廠

過熱蒸汽

漿料排放閥

Hydromet泵隔離

采礦和礦產

加壓氧化（POx）

高壓酸浸

酸注入

高壓釜漿料排放

尾礦

煉油行業

延遲焦化

連續催化重整CCR

流化催化裂化FCC

減粘裂化

加氫處理

惡劣工況球閥

M1系列

尺寸范圍

NPS ½到36 / DN 15到DN 900

可應要求提供更大尺寸

溫度范圍

高達1100°F (593 °C)

最大許用操作壓力

ASME 150到4500類，EN 1092 PN10到720
