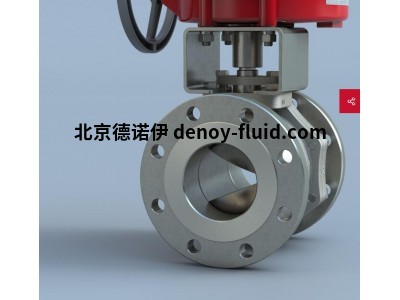

bray V 型控制球閥結合氣泡級密封閥與精準控制閥

技術規格

控制球閥——V型控制

尺寸范圍

NPS ¼到12 / DN 6到300

閥體材料

不銹鋼 (CF8M)，碳鋼 (WCB)

溫度范圍

-50°F至650°F（-46°C至343°C）

閥桿材料

ASTM A479 316型

ASTM A564 Type 17-4PH

ASTM A182 型 F51

最大許用操作壓力

ASME150、300、600級

EN 1092 PN10, 16, 25, 40

閥座材料

標準：Tek-Fil®

PEEK、RPTFE、TFM、金屬

密封等級

VI級

球體材質

316、不銹鋼 (CF8M)

閥體類型

螺紋式、承插焊接、對頭焊接、法蘭式端連接

設計標準

ASME B16.34

測試標準

API 598、 FCI 70-2

端口

15° V型端口、30° V型端口、60° V型端口、90° V型端口、自定義插槽端口、

自定義V型端口

認證

API 607、ATEX、NACE MR0175、PED、PE(S)R、SIL、TR CU

結構長度

ASME B16.10

應用

溫度控制、流控制、蒸汽控制、氣蝕

液位控制和PH值服務

特點和優勢

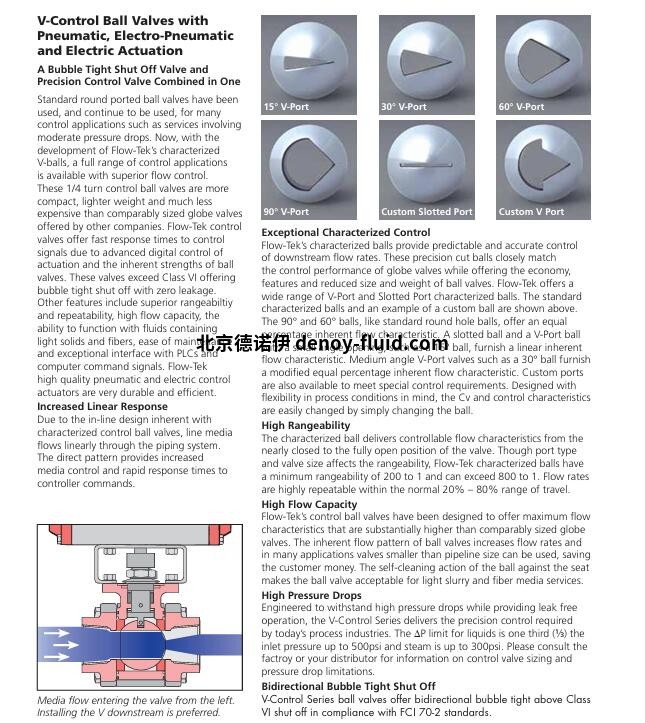

完美結合氣泡級密封閥與精準控制閥

采用并將持續采用標準圓形端口球閥，適用于多種控制應用，例如涉及適度壓降的應用。現在，隨著Flow-Tek的特色V型球不斷發展，一整個系列的控制應用都可以實現卓越的流控制。這些1/4-轉向控制球閥與其他公司同等尺寸的截止閥和分段控制閥相比更緊湊、重量更輕、且成本明顯更低。先進的執行數字控制和球閥的固有強度使Flow-Tek控制閥能迅速對控制信號做出回應。這些VI級以上的閥門提供零泄漏的氣泡級密封效果。其他特點包括優越的測距能力和可重復性、高流通能力、處理含固體和纖維的液體的能力、易于維護以及與PLC和計算機命令信號的優越交互。Flow-Tek高品質的氣動和電控執行機構耐用性高，且非常高效。

線性響應提升

特色控制球閥固有的內嵌式設計實現管道介質在管道系統中的直線流動。直接模式使介質控制更強，能夠?qū)刂破髅钭龀隹焖夙憫?yīng)。

卓越的特色控制

Flow-Tek的特色球體可實現對下游流速的可預測精準控制。這些精準切割的球體匹配截止閥的控制性能，增加球閥的經濟型和功能性，同時更加小巧輕便。Flow-Tek提供一系列V型端口和插槽端口特色球體。標準特色球體及自定義球體示例如上所示。與標準圓孔球體一樣，90°和60°球體提供相同百分比的固有流動特性。

插槽端口球體和具有小角度開口的V型端口球體，例如15°球，具有線性的固有流動特性。中等角度的V型端口閥門，例如30°球閥，則提供同等百分比的改進版固有流量特性。還可選擇自定義端口，以滿足特殊的控制需求。產品設計考慮了工藝條件的靈活性，只需更換球體即可輕松改變Cv值和控制特性。

高量程

特色球體提供從閥門接近關閉到完全打開位置的可控流量特性。盡管端口類型和閥門尺寸會影響量程，Flow-Tek特色球體的最小量程可達200:1，并且可以超過800:1。流速在20% - 80%的正常流動范圍內可高度重復。

高流通能力

Flow-Tek控制球閥的設計可實現顯著高于同等尺寸截止閥的最大流量特性。球閥固有的流動模式提高了流速，在許多應用中，小于管道尺寸的閥門也可以使用。球體對閥座的自清洗功能使球閥可用于漿料和高纖維介質應用。

高壓降

V型控制系列專為承受高壓降而設計，同時確保無泄漏操作，為當今工藝行業提供所需的精準控制。液體的壓差ΔP限制達到500 psi，蒸汽的壓差ΔP限制達到300 psi。有關控制閥尺寸和壓降限制的信息，請咨詢工廠或您的經銷商。

雙向氣泡級密封

V型控制系列球閥提供符合FCI 70-2標準的雙向氣泡級VI級密封。

控制球閥

V 型控制

尺寸范圍

NPS ¼到12 / DN 6到300

溫度范圍

-50°F至650°F（-46°C至343°C）

最大許用操作壓力

ASME150、300、600級

EN 1092 PN10, 16, 25, 40
