PFLITSCH電纜穿芯CABseal F24輕松安全地布線

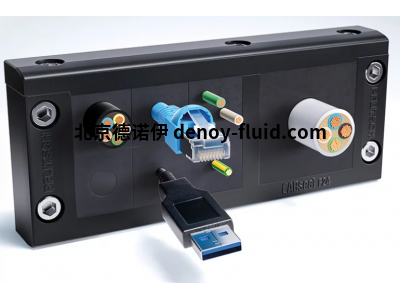

PFLITSCH電纜穿芯CABseal F24

只需按照您需要的方式設計電纜索環即可。

借助 CABseal 系統，PFLITSCH 完善了其全面的專業電纜引入范圍。用于預組裝和非組裝電纜和電線的

可分離模塊化框架地補充了我們的電纜接頭系列以及 UNI 分體式接頭系列的可分離電纜接頭和可分離的 UNI 法蘭。

由于其通用特性，CABseal 非常適合電纜穿芯的廣泛應用。

通過接口輕松安全地布線

PFLITSCH CABseal 用于輕松安全地將預組裝和非組裝電纜以及氣動和液壓電纜插入控制柜，但也插入外殼和機器中。

為此，框架的尺寸和尺寸與控制柜的通用標準開孔尺寸和鉆孔模式兼容，因此每個開孔尺寸只需要一個 CABseal 框架。

優勢

封裝密度高，占地面積小

安裝簡單安全，節省時間和金錢

適用于控制柜的所有常見標準開孔尺寸和鉆孔模式

預組裝電纜的保修保存，因為無需拆卸插頭

帶穿芯的框架可靈活安裝，適用于直徑為 3 mm 至 33 mm 的電纜

可加裝

應用

由于其特性和尺寸，CABseal 電纜穿芯注定要在控制柜、外殼和機器中引入預組裝和非組裝的電纜和電線。

由于其 IP66 和 UL 4X 型密封性，它可以防止灰塵和濺水進入——即使在使用雙層和四層索環時也是如此。

同時，它可以承受-40°C至+100°C的溫度。當然，CABseal 符合其預期應用領域所需的環境指令，

并且無鹵素、無硅且符合 RoHS 標準。

框架

CABseal 有四種框架尺寸可供選擇，包括 4、6、8 或 10 個索環面板?？蚣艹叽缁诳刂乒竦臉藴书_孔尺寸，

因此每個開孔一次只需要一個 CABseal 框架。

CABseal 的特點

適用于直徑為 3 mm 至 33 mm 的電纜

適用于所有常見的標準開孔尺寸和鉆孔模式

適用于最大 115 mm x 46 mm 的標準開孔尺寸

每個切口尺寸只需要一個框架

安裝高度 20 mm，節省安裝空間

索環的密封范圍可達 1.6 mm;靈活的密封唇幾何形狀可適應電纜。

彈性體框架墊片，用于密封到控制柜，無需額外的密封

溫度范圍： -40°C至+100°C

防火 UL 94：V0

UL 認證

可選配電纜扎帶的獨立應力消除裝置

每個框架最多可容納 40 根電纜（CABseal F24 帶 10 x 四聯索環 Small）

技術參數

材料 PA 6.6

溫度范圍 –40 °C/+100 °C

規模 112 x 36–46

尺寸 (WxHxT) 143,5 x 61 x 20 mm

VPE 10

產品編號 CAB F24

型號

F4

F10

F16

F24

PFLITSCH電纜穿芯CABseal F24
