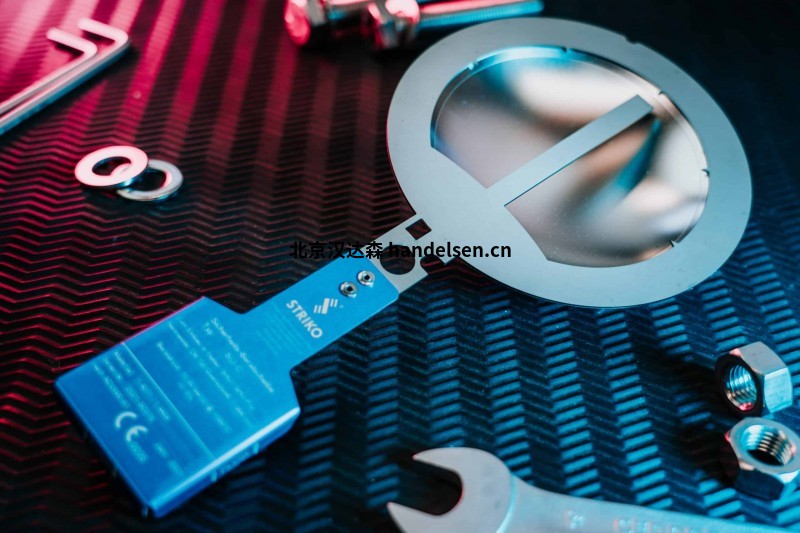

德國Striko反向作用金屬爆破片SU-R DN100可耐受140%的爆破壓力



在化工、石化、制藥、能源等高危行業，超壓事故是威脅設備、人員及環境安全的核心風險。爆破片作為一次性超壓防護裝置，憑借零泄漏、快泄壓的優勢成為安全體系關鍵組件。德國STRIKO公司推出的SU-R反向作用金屬爆破片（剪切環型），以精準控壓、耐脈動疲勞、無碎片開啟等特性，為復雜工況提供高階防護，彰顯德國精密工程實力。



一、核心結構設計：反向作用與剪切環的雙重賦能

SU-R的卓越性能源于反向作用原理與剪切環控制技術的融合，從根本上解決了傳統爆破片脈動疲勞、泄壓精度不足的痛點。其反向拱形設計使拱頂凹向介質側，壓力載荷均勻分布，大幅提升抗壓力波動能力，適配壓縮機出口、反應釜等脈動工況。內置剪切環精準界定爆破閾值，系統壓力達預設值時，拱頂瞬間翻轉觸發剪切環斷裂，爆破公差低至±5%，遠超行業平均水平。

SU-R采用反向拱形設計，拱頂凹向介質側，使壓力載荷均勻分布于拱面，相較于正向拱形爆破片，這種結構能顯著提升對壓力波動的耐受能力，可從容應對中高強度脈動壓力工況，如壓縮機出口、反應釜等設備的壓力頻繁波動場景。其內置的剪切環是精準控壓的核心部件，如同“壓力哨兵”一般嚴格界定爆破閾值，當系統壓力升至預設爆破壓力時，拱頂瞬間翻轉并觸發剪切環斷裂，確保爆破過程精準可控，爆破公差可低至±5%，遠優于行業平均水平。



二、關鍵性能參數：適配復雜工況的全能優勢

Striko SU-R參數范圍寬泛、工況適應性強，可覆蓋低壓低溫至高壓高溫場景，核心參數凸顯其通用性與可靠性。

壓力性能方面，其爆破壓力為0.3-70 bar(g)（支持定制），公稱通徑DN25-DN250，適配SHU標準支架與SHU Pro預扭矩支架。90%的高工作比率允許接近爆破壓力長期運行，提升設備效率；反壓耐受達爆破壓力1.4倍，無需額外平衡裝置，適配帶背壓系統。

溫度適應范圍為-200℃至+480℃，可適配LNG儲罐、高溫裂解裝置等極端場景。自身結構具備耐真空性能，無需額外托架即可承受全真空，適配正負壓交替工況。

材質上，標準款為316L不銹鋼，高溫強腐蝕工況可選用因科鎳合金、哈氏合金等，能抵御酸堿溶劑侵蝕，適配易結垢、易聚合介質系統。



三、安裝與應用：便捷適配與多領域防護

（一）安裝系統：支架加持的可靠密封

SU-R采用法蘭間夾持式安裝，需配合專用支架使用，避免焊接/螺紋連接破壞拱頂應力。SHU支架為分體式，適用于常規工況；SHU Pro為預扭矩一體式結構，密封更穩，適配高脈動、高危區域。

支架兼容EN 1092-1、ASME B16.5、HG/T 20592等主流法蘭標準，默認RF凸面密封，可定制FF、RTJ面。安裝時需嚴控預緊扭矩，選用專用墊片，禁止用PTFE生料帶替代，防止密封失效。

特殊場景可通過轉接頭實現螺紋或焊接連接，也支持衛生級法蘭、快開卡箍定制，滿足制藥、食品行業潔凈需求。

（二）核心應用場景：全行業安全防護屏障

SU-R廣泛應用于高危行業，是超壓防護的“堅固防線”。化工領域適配反應釜、蒸餾塔，應對高溫高壓、腐蝕及壓力波動，防止介質堵塞安全閥；制藥領域憑借無碎片、零泄漏特性，保障發酵罐、滅菌器無菌環境。

能源行業可用于鍋爐、壓縮空氣系統，耐受極端工況；氣體儲運領域適配LNG儲罐，精準泄壓保障安全。同時，它可作為安全閥前置保護，隔離腐蝕介質，延長安全閥壽命、降低維護成本。
