PFISTERER 電纜終端CONNEX POT145-C55型超高壓配件

PFISTERER CONNEX系列

電纜、變壓器和 GIS 的通用連接系統

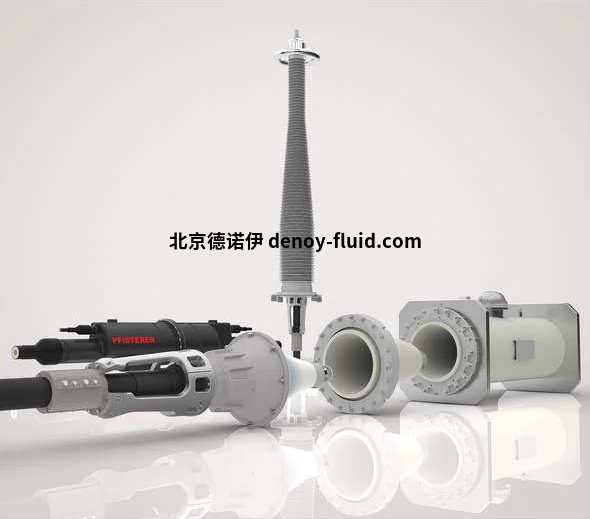

PFISTERER 第一次您可以鋪設整段電纜，并從單一來源獲得所需的所有配件，這要?dú)w功于PFISTERER 廣泛的超高壓配件。超高壓 （EHV） 網絡的新系列包括PFISTERER 久經考驗的 ConNEX 和 IXOSIL 系列、用于變壓器和氣體絕緣開關設備 （GIS） 的干式插入式電纜連接、電纜終端和電纜插座（包括一種插入式設計）。經過型式測試的附件可以連接 300 kV 至 550 kV 的所有 XLPE 電纜，并可單獨適應所使用的電纜。



易于安裝

電壓范圍越高，安裝就越重要。這正是PFISTERER 設計超高壓設備盡可能易于操作的原因。為了實現這一目標，PFISTERER 添加了復雜的細節，例如用于7號CONNEX電纜連接的旋轉連接環，它允許將螺絲孔旋轉到合適的位置，而不必移動沉重的EHV電纜。



連接所有形式的電纜

無論您使用鋁、銅還是單線絕緣電纜：PFISTERER 的超高壓配件系列使您能夠連接所有形式的電纜，并在數十年內實現極高的運行可靠性。這是因?yàn)轭l繁使用的現場控制單元在交付前根據IEC 62067進行了單獨測試。

超高壓范圍包括：



EHV ConNEX 干式插入式電纜連接 防觸摸、潛水、免維護、海上兼容連接，可安裝在所有可用的干絕緣電纜上。另一個優點：接觸系統的內置 420 kV+ 電纜夾裝置可針對電纜引起的機械負載提供可靠的保護，并使電纜更易于鋪設。

用于變壓器和 GIS的 EHV ConNEX 設備連接件 安裝快速，用途廣泛，與室內、室外和海上應用兼容：設備連接件在一個解決方案中結合了流行的 ConNEX 系統的所有優點。它的設計比EN 50299和IEC 62271-209下的傳統系統緊湊得多。但是，如果需要，擴展適配器允許使端接適應相關標準。



IXOSIL ESS 電纜端接 由于其玻璃纖維增強空心絕緣體和防水硅膠屏蔽層，支撐端接具有最大的機械穩定性。無需特殊工具即可將導體連接到頭電樞，該電樞配備了獲得專利的SICON螺紋聯軸器?；蛘?，您可以選擇由瓷制成的 ESP 終端。



IXOSIL MSA滑入式接頭

由于其久經考驗的套入式設計，您可以輕松安裝我們的IXOSIL套入式接頭。其防水外殼也保證了最大的操作安全性。使用獲得專利的 SICON 螺釘連接，無需特殊工具即可以最佳接觸力連接導體。屏蔽可根據電纜類型和客戶要求進行調整。

EHV ConNEX 干式、插入式、氣體絕緣電纜插座 緊湊型 ConNEX 插座可永久連接各種形狀和尺寸的電纜。SF6氣體絕緣包括內置的填充壓力監測系統。



來自專家的超高壓配件

PFISTERER 是一家獨立的制造商，為所有類型的中高壓電纜提供電纜附件。除電纜附件外，世界上最廣泛的產品組合還為特殊應用提供解決方案，以及用于超高壓系列的全系列安裝和測試附件。





PFISTERER 可插拔電纜連接



PFISTERER 837 999 999 xxxxx

PFISTERER 849 999 999 xxxxx

PFISTERER 859 999 999 xxxxx

PFISTERER 866 999 999 xxxxx

PFISTERER 866 999 999 ZZZZZ

PFISTERER 877 999 999 xxxxx

PFISTERER 877 999 999 ZZZZZ

PFISTERER 889999xxx

PFISTERER 899999xxx

PFISTERER 電纜終端



PFISTERER ConNEX POT145-C55

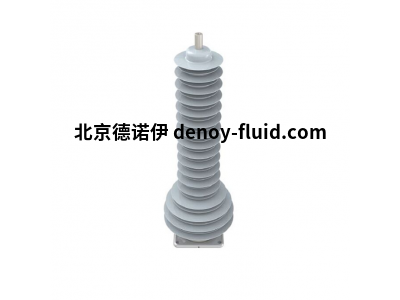

ConNEX 可插拔室外端接鍋 145-C55，尺寸 6，高達 145 kV，干式

自支撐、固體絕緣，采用插入式技術，用于連接配備合適的 ConNEX 電纜連接器的所有電纜：

ConNEX 室外端接從安裝在變電站的那一刻起就滿足了對效率、環境安全性和靈活性的最高要求。用于快速更換現有端接。非常適合使用移動支架進行測試。作為插入式技術解決方案的多功能用途，允許隨時插入和拔出預先準備好的電纜。



一目了然：

自支撐，干絕緣，采用插入式安裝技術

滿足對效率、環境安全和靈活性的最高要求

在變電站中免維護使用

快速更換現有端接

可用作靈活的接口，用于連接備用電纜、測試電纜或帶有 ConNEX 電纜連接器的臨時現場電纜

不含石油和天然氣，用有機硅完全干燥絕緣，因此：

安裝過程中無需處理絕緣材料

無泄漏或環境風險，防爆

防水防污絕緣子屏蔽罩

可選配件：終端支架
