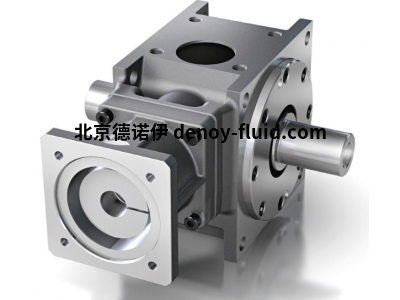

graessner伺服直角齒輪箱DynaGear D37原裝進口

DynaGear系列的設計受到許多行業領域中極其多樣化的應用的影響。

DynaGear系列在開發時考慮了高動態伺服驅動解決方案，因此具有許多優勢。

小尺寸的動態和精度 - 我們新尺寸的 DynaGear D37 專為緊湊型應用中的高動態伺服驅動解決方案而設計。

內部亮點

直角齒輪箱，單級，傳動比從3：1到15：1，兩級高達150：1

緊湊而堅固的設計確保了最高性能，同時節省了空間和重量。

齒輪箱終身潤滑，幾乎免維護（在正常條件下使用時）。

96% 的高效率等級可節省能源成本（DG-HR 時為 92%）。

外部亮點

DynaGear通過輸入法蘭和聯軸器適合所有當前的伺服電機。

扭轉振動可以通過聯軸器剛度進行調整。

所有傳動比的變速箱尺寸都是相同的。

新配置的機器人法蘭符合 EN ISO 9409-1 標準，帶有空心軸，可實現供應管線和其他介質的穿透。

選項

軸采用不銹鋼設計和/或外殼采用陽極氧化設計，可根據要求提供

如果需要，用經批準可用于食品的油或潤滑脂進行填充

根據要求提供已安裝的制動器

可選配集成小齒輪，用于齒輪齒條驅動

技術概述

大小 從 D37 到 D190 有 9 種尺寸

比率 從 i = 3：1 到 i = 15：1

軸布置 WA 1L, WA 3L, WA 13L, WA 1LSV, WA 3LSV

輸入轉速   高達8000 分鐘-1

電機安裝 過孔燈籠和聯軸器

技術參數

減速比 3 / 4 / 5 / 6 / 8 / 10

輸出扭矩  22NM

額定扭矩 33NM

輸出轉速 2300/3700rpm

最大輸轉速 8000rpm

效率 >96

噪音 <65

重量 1.9kg

型號

D37

D55

D75

D90

D115

D130

D140

D160

D190

graessner伺服直角齒輪箱DynaGear D37
