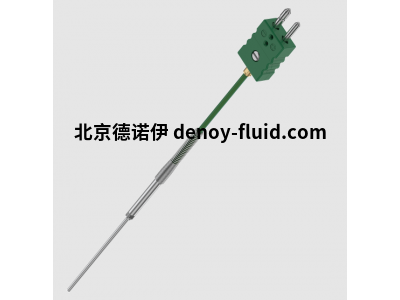

reckmann帶保護套熱電偶1R9-I0系列彎曲護套熱元件

Reckmann 自1970年成立以來，已經發展成為溫度傳感器的優秀制造商之一。在哈根（北萊茵-威斯特法倫州）的工廠生產護套熱電偶、熱電偶和電阻溫度計等溫度傳感器。為了保證Reckmann 的客戶獲得高水平的質量，自1995年以來，Reckmann 建立了符合DIN EN ISO 9001的質量管理體系和符合DIN EN 14001的環境管理體系。



Reckmann 的產品組合包括用于所有工業領域的溫度傳感器和相應配件，例如汽車行業的測試臺、玻璃行業、鋼鐵行業、熔爐建設和熱處理廠。在可以測量溫度的地方，都可以使用我們的質量傳感器。

Reckmann 保護套熱電偶 （MTE）

護套熱電偶符合IEC / EN 61515標準

彎曲護套熱元件符合 IEC / EN 61515 的各種設計，熱電偶 （TP） 和極限偏差符合 IEC / EN 60581-1，電纜符合 IEC / EN 60584-3：



符合 DIN 43735 標準的測量插件安裝在符合 DIN 43772 標準的保護接頭中，或作為 A、B 或 CD 型安裝在連接頭中。

可彎曲直徑 0.15 至 10.8 mm，帶封裝過渡套管、連接電纜以及幾乎所有常見連接器。

可彎曲直徑 0.15 至 6.0 mm，帶直接連接的連接器（Lemo、M12 或補償連接器）。

注意：大多數設計也可根據ATEX和IECEx作為型式試驗的Ex i版本提供，用于潛在爆炸性氣體區域（區域0，1或2），可燃粉塵區域（區域20，21或22）或作為特殊設計，例如可彎曲的10倍步進元件，根據標準IEC / EN 60079-11作為簡單的電氣設備用于危險區域的合格評定。也可根據要求適用于低至 -196 °C 的應用。



Reckmann 護套熱電偶 – 設計和功能

與其他熱電偶相比，護套熱電偶的特點是它可以彎曲。由于其（通常）較小的設計，護套熱電偶因此可以在無法使用其他溫度測量儀器的難以到達的地方很好地使用。護套熱電偶的最外層由金屬外護套組成。不同的材料可以用作外護套的材料。不銹鋼，鉻鎳鐵合金600，鉑或鎳特殊合金通常用于這種類型的溫度測量儀器。



使用什么類型的護套熱電偶？

為每個護套熱電偶選擇哪種護套材料取決于行業、各自的操作環境和要測量的預期溫度。例如，在含氯化物介質中，優選具有由鉻鎳鐵合金600制成的外護套的護套熱電偶。這種材料的優點是特別擅長防止腐蝕和應力開裂。鉻鎳鋼（不銹鋼）作為護套材料特別用于腐蝕性很強的介質以及蒸汽和燃燒氣體，作為護套熱電偶的保護。鉻鎳鋼在這些環境中具有最高的電阻。在護套材料下方，護套熱電偶中使用了其他材料。內部的下一層是高度壓縮的氧化鎂（MgO），內部導體（MI線）最終嵌入其中。





Reckmann D 型保護套熱電偶

可彎曲護套熱電偶，帶電纜和自由端



注意：也可根據

ATEX 和 IECEx 作為型式試驗的 Ex i 版本提供，用于在 0 區進行測量，輸入防作說明 TR14-O、

Ex ia IIC T1...T6 Ga

或Ex ia IIIIC T135 °C Da。

應用：該傳感器可在難以到達的地方進行溫度檢測，例如在工業和發展的工廠和管道建設中。

推薦護套直徑 0.25.0 mm 至 6 mm。

護套電纜符合IEC / EN 61515標準。

每種熱電偶類型的工作溫度和測量尖端的直徑高達1100°C。

符合IEC / EN 60584-1標準的熱電偶，絕緣或地板焊接。

連接電纜符合IEC / DIN 60584-3 PVC，硅膠，PTFE，F(xiàn)EP或玻璃纖維絕緣。



分類：



Reckmann D 型保護套熱電偶



Reckmann DK 型保護套熱電偶



Reckmann DKM 型保護套熱電偶



Reckmann DL 型保護套熱電偶



Reckmann DM12 型保護套熱電偶



Reckmann K 型保護套熱電偶



Reckmann KM 型保護套熱電偶



Reckmann L 型保護套熱電偶



Reckmann M12 型保護套熱電偶



Reckmann 0 型保護套熱電偶



Reckmann 0 verjüngt 型保護套熱電偶



Reckmann AM 型保護套熱電偶



Reckmann A 型保護套熱電偶



Reckmann BM 型保護套熱電偶



Reckmann BM 型保護套熱電偶帶自由端



Reckmann B 型保護套熱電偶



Reckmann CDM 型保護套熱電偶



Reckmann CD 型保護套熱電偶



Reckmann 2 型插入式保護套熱電偶



Reckmann 8（2GoH） 型旋入式保護套熱電偶



Reckmann 2G 型旋入式保護套熱電偶



Reckmann 2F 型法蘭式保護套熱電偶



Reckmann 3 型插入式保護套熱電偶



Reckmann 3GoH 型旋入式保護套熱電偶



Reckmann 3G 型旋入式保護套熱電偶



Reckmann 3F 型法蘭式保護套熱電偶



Reckmann 4 型焊接式保護套熱電偶



Reckmann 4F 型法蘭式保護套熱電偶



標識：

Reckmann 1R9-I0

Reckmann 1R9-I1

Reckmann 1R9-I2

Reckmann 1R9-I3

Reckmann 1R9-I4

Reckmann 1R9-J0

Reckmann 1R9-J1

Reckmann 1R9-K0

Reckmann 1R9-L0

Reckmann 1R9-E0

Reckmann 1R9-F0

Reckmann 1R9-F1

Reckmann 1R9-G1

Reckmann 1R9-G2

Reckmann 1R9-G0

Reckmann 1R9-H1

Reckmann 1R9-H0

Reckmann 1R9-B0

Reckmann 1R9-B1

Reckmann 1R9-B2

Reckmann 1R9-B3

Reckmann 1R9-C0

Reckmann 1R9-C1

Reckmann 1R9-C2

Reckmann 1R9-C3

Reckmann 1R9-D0

Reckmann 1R9-D1



1R9-I0XX-015B00050K-12AAAXX-Y
