電纜溫度傳感器

CT GE1、CT E1、CT R6、CT E2 型

結構和工作原理

 傳感器的基本元件是電阻器或熱電偶，由銅線（電阻器）或補償導線（熱電偶）延伸而成。

或補償導線（熱電偶）。測量元件裝在一個由以下材料制成的護套內

護套由耐酸鋼或其他商定的材料制成。護套出口壓在電纜上或

用粘合劑密封。對于電阻傳感器，與電阻器的連接可以是

對于電阻傳感器，與電阻器的連接可采用 2 線、3 線或 4 線排列。

 各種類型的安裝螺紋元件，連接到電阻器上。

傳感器通常安裝在與護套相連的各種螺紋安裝元件上，可移動（壓下與護套相連的環）或滑動（允許將傳感器浸入介質中至任何所需的深度）。

表面溫度測量傳感器可沿護套或保護電纜的彈簧移動（可將傳感器浸入介質中至任何所需的深度）。

用于表面溫度測量的傳感器可以用金屬帶或螺絲固定。

 用于在特別惡劣條件下（腐蝕性介質、振動、壓力等）工作的傳感器可配備各種不同的固定裝置、

等）下工作的傳感器可配備各種類型的附加護套（護套），以保護傳感器免受損壞，并在損壞的情況下保護傳感器。

在發生損壞時，可在不拆封系統的情況下快速更換傳感器。

 傳感器的設計可與固定式或便攜式溫度計配合使用，可以是

有一個塑料或鋼制的手柄和一個特殊的插頭。

 為了保護從護套中出來的電纜不受損害，可以用細不銹鋼絲編織成的護套、熱護套或熱護套。

為了保護電纜免受損壞，可以使用不銹鋼細線編織的護套、熱縮套或彈簧。

 這些元件的測溫特性符合標準要求： 標準的要求。

熱電偶的 PN-EN 60584-1 標準。

 技術數據

 電阻器類型： 1 或 2x Pt 100、500、1000 A 或 B 級

 電阻器連接線類型：2、3、4 線

 熱電偶類型：1 或 2x Fe-CuNi /J/, NiCr-NiAl /K/ 1 或 2 級

 最大測量范圍 Pt：  -50 ... 400 oC

 J: -40 ... 400 oC

 K: -40 ... 400 oC

 熱電偶接頭類型：隔離或接地

 導體的允許工作溫度： 硅膠 - 180 ºC

聚四氟乙烯 - 250 ºC

 玻璃纖維 - 400 ºC

安裝

傳感器應按照其設計安裝在測量位置上

如有可能，應安裝在便于在運行過程中檢查和在損壞時更換的位置。

安裝 溫度測量的準確性在很大程度上取決于傳感器的安裝方式。

必須記住，傳感器傳輸?shù)男盘柸Q于測量元件所處的溫度。

測量元件的溫度。由于傳感器的一部分位于測量點之外，處于環境溫度下，而傳感器的外護套是溫度的良導體。

護套是熱的良導體，這就改變了測量點的溫度分布。

熱量不斷散失到環境中，從而改變了測量點的溫度分布。這些變化會增加測量的不準確性。

傳感器在環境溫度下的長度與整個傳感器的長度之比越大。

環境溫度與測量點溫度之差越大。

 如果需要精確測量溫度，在安裝傳感器時應遵循以下原則

以下建議：

 - 對超出測量點的傳感器護套部分進行隔熱處理、

 - 引出連接線，尤其是較長的連接線，使其不會受到較大溫度波動的影響。

建議電阻傳感器使用三線制連接線、

 - 使用較長的傳感器（深度浸入式），以便在環境溫度下獲得較好的護套長度比。

使用較長的傳感器（深度浸入），以獲得在環境溫度下護套長度與總長度的有利比率、

 - 在測量點使用橫截面較小的管道，以提高流速并增加熱量。

在流速較低的管道（尤其是天然氣管道）中，使用橫截面較小的管段，以提高流速并加強傳熱。

低流速管道的傳熱。

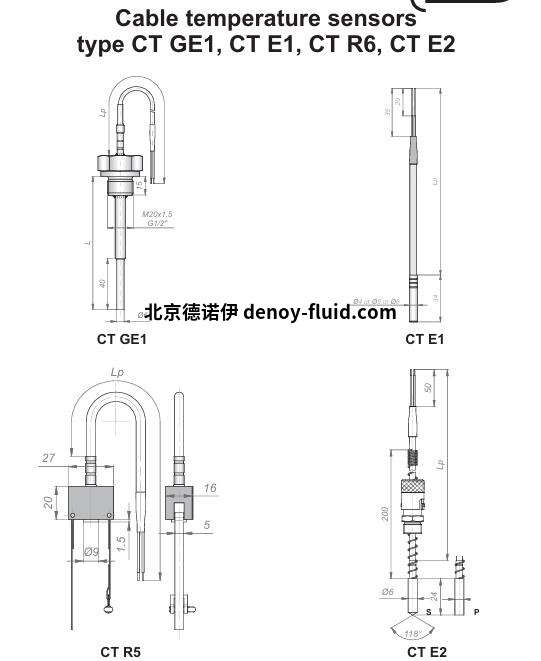

帶有 CT GE1、CT E1、CT R6、CT E2 型標簽的溫度計

應用

 有線溫度傳感器的應用范圍非常廣泛，尤其是在以下領域

塑料加工、食品、機械和化工行業。它們主要用于

測量機器零部件的溫度。它們可用于固定式或

便攜式
