Reckmann熱電偶AMK系列1R7-AEX0500EFF范圍1200°C

Reckmann 自1970年成立以來，已經發展成為溫度傳感器的優秀制造商之一。在哈根（北萊茵-威斯特法倫州）的工廠生產護套熱電偶、熱電偶和電阻溫度計等溫度傳感器。為了保證Reckmann 的客戶獲得高水平的質量，自1995年以來，Reckmann 建立了符合DIN EN ISO 9001的質量管理體系和符合DIN EN 14001的環境管理體系。



Reckmann 的產品組合包括用于所有工業領域的溫度傳感器和相應配件，例如汽車行業的測試臺、玻璃行業、鋼鐵行業、熔爐建設和熱處理廠。在可以測量溫度的地方，都可以使用我們的質量傳感器。



Reckmann 熱電偶（TE）

熱電偶符合DIN EN 50446標準

帶金屬或陶瓷熱電偶套管（SR）、熱電偶（TP）的直熱電偶（TE）和符合IEC / EN 60584-1的極限偏差；



大型 TE 型 AK（陶瓷熱電偶套管、金屬固定管和 MTE 測量插件）、AKK 型（陶瓷 SR、金屬固定管和 TP）均帶 A 型連接頭。

大型 TC 型 AM（帶 MTE 測量插件的金屬保護管），AMK 型（金屬 SR、陶瓷內管/I 型桿和 TP）均帶連接頭形式 A。

小型TE形式為BK（陶瓷熱電偶套管，金屬固定管和MTE測量插件），BKK（陶瓷SR，金屬固定管和TP）形式，均帶有B型連接頭。

小型 TE 形式為 BM（帶 MTE 測量插件的金屬熱電偶套管），形式 BMK（金屬 SR、陶瓷內管和 TP）均帶有連接頭形式 B。

公稱長度：A型為500、710、1000、1400或2000毫米，B型為355、500、710、1000毫米，僅MTE也為1400毫米。

標準材料陶瓷： C530（多孔，非常好的抗熱震性），C610（氣密性，中等至良好的抗熱震性），C799（氣密性，中等抗熱震性），SiC重結晶（多孔，非常好的抗熱震性），RSiC反應粘合（氣密性，非常好的抗熱震性）。

用于固定和保護管的標準材料：1.0305（St35.8），14762（x 10 CrAl 24），1.4841（x 15 CrNiSi 2520），14749（X 18 Cr Ni 28），其他材料可根據要求提供。

注意： 在某些條件下，可根據要求在危險區域使用！

TE 也可提供角熱電偶（R10 型），可根據要求提供客戶特定版本（另請參閱我們網站上的客戶特定解決方案）。NL 2000 mm不適合根據標準垂直安裝，具有高貴的TP。



熱電偶的應用領域

通過熱電偶或其他測量?jī)x器進行精確的溫度測量對于許多行業至關重要。由于制造工藝和生產設施面臨高溫，并且通常是單獨設計的，因此熱電偶必須滿足每種情況下的特殊要求。這解釋了該產品細分市場中大量的施工方法和定制產品。使用熱電偶的部門和行業列表已經表明，使用熱電偶或其他測量?jī)x器進行溫度測量非常普遍。具體而言，相關行業包括：



玻璃行業

工業爐建設

化學工業

鋁和有色金屬工業

垃圾焚燒

工廠和機械工程

食品工業

塑料行業



熱電偶和電阻溫度計是所謂的接觸式測量裝置，因?yàn)樵谶@種方法中，測量元件與要記錄溫度的介質直接接觸。但是，這兩種方法都基于不同的物理現象。使用熱電偶測量溫度的基礎是所謂的塞貝克效應。該過程利用了當不同金屬連接時產生電壓的物理現象，該電壓隨溫度而變化。由此產生的熱電流可用于確定溫度。

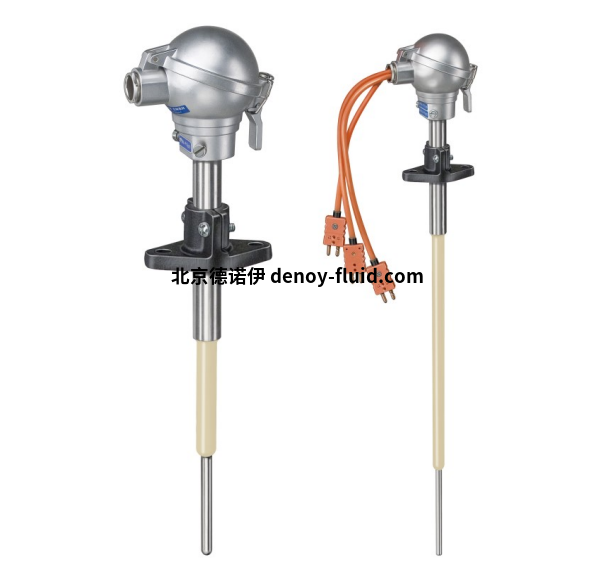

Reckmann AMK 大型熱電偶

符合DIN EN 50446標準的AMK型大型熱電偶

帶金屬保護管、A型連接頭和熱電偶的直熱電偶



在某些條件下，可根據要求在危險區域使用。

應用：玻璃工業，鋼鐵，鋁/有色金屬工業，工業爐建設，汽車工業，熱處理，工廠/機械工程，能源，廢物焚燒/回收，水泥/建筑材料。

測量范圍高達1200°C，取決于熱電偶套管材料和熱電偶。

優選的熱電偶套管材料為1.4841，優選直徑為22或26毫米。

1 或 2 個熱電偶，符合 DIN EN 60584-1 標準，陶瓷絕緣，第二傳感器，例如用于溫度記錄或過熱監控。

對于比較測量，也可以選擇帶測試孔。



類型：

Reckmann AMK 大型熱電偶

Reckmann AM 大型熱電偶

Reckmann AKK 大型熱電偶

Reckmann AK 大型熱電偶

Reckmann BMK 小型熱電偶

Reckmann BM 小型熱電偶

Reckmann BKK 小型熱電偶

Reckmann BK 小型熱電偶



編號

Reckmann 1R7-AEX0500EFF-S22HB11

Reckmann 1R7-AXX0500EFF-S22HB11

Reckmann 1R7-A

Reckmann 1R7-B

Reckmann 1R7-C

Reckmann 1R7-D

Reckmann 1R7-E

Reckmann 1R7-F

Reckmann 1R7-G

Reckmann 1R7-H

Reckmann 1R7-J

Reckmann 1R8-A

Reckmann 1R8-B

Reckmann 1R8-C

Reckmann 1R8-D
