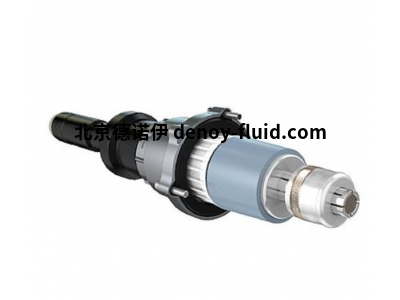

PFISTERER可插拔電纜終端電纜接頭DOC170-C58系列

PFISTERER 接頭 – 始終保持優秀連接

無論是用于開關站、高壓接地電纜還是海上應用，電纜連接都必須耐用且安全。憑借IXOSIL和CONNEX產品系列中的接頭，我們?yōu)?2 kV至550 kV的任何連接提供理想的解決方案。用于永久或臨時安裝和測試中心，作為插入式或內置解決方案，使用硅膠或 SF6 氣體絕緣，或作為重量減輕三分之二的緊湊型澆注樹脂接頭。



用于永久高壓和接地系統的接頭

IXOSIL產品組合包括適用于72 kV至550 kV整個電壓范圍的滑入式接頭 - 包括各種屏蔽選項，帶或不帶粘合或接地電纜。IXOSIL 接頭具有防水性，可提供實心金屬、塑料或熱縮配合外殼。我們久經考驗的滑入式技術可確保安全安裝和持久連接。



快速安裝：插入式 ConNEX 接頭電壓高達 550 kV

干式插入式 ConNEX 接頭允許用戶在風電場和海上平臺的臨時安裝或海上項目中顯著縮短安裝時間，而這些項目是您時間緊迫的地方。它們適用于永久連接、變壓器和氣體絕緣開關設備 （GIS） 上的測試裝置，以及導體和發電廠建設的臨時解決方案。除了簡單的連接接頭外，CONNEX還提供彎頭和分接接頭（T型接頭）以及高達170 kV的無氣體樹脂澆注接頭。



澆注樹脂或SF6

170 kV 以下的插入式樹脂澆注 ConNEX 萬向節提供了簡化的無氣體解決方案、緊湊的設計和輕質結構，重量比傳統萬向節輕三分之二。SF6 氣體絕緣接頭將電壓范圍擴展到 550 kV，免維護且經過高達 100% 的真空室測試，并配有內置氣體密度監測器。



優勢：

用于 72 kV 至 550 kV 的永久和插入式連接的接頭

結合各種導體類型（鋁、銅、剛性或柔性）

通過干式插入式電纜連接實現快速安裝，例如用于海上應用

也可提供高達 362 kV 的彎頭接頭和高達 245 kV 的分接接頭（T 型接頭）

絕緣體：有機硅與澆注樹脂或SF6氣體相結合

PFISTERER 電纜終端



PFISTERER ConNEX POT145-C55



ConNEX 可插拔室外端接鍋 145-C55，尺寸 6，高達 145 kV，干式

自支撐、固體絕緣，采用插入式技術，用于連接配備合適的 ConNEX 電纜連接器的所有電纜：

ConNEX 室外端接從安裝在變電站的那一刻起就滿足了對效率、環境安全性和靈活性的高要求。用于快速更換現有端接。非常適合使用移動支架進行測試。作為插入式技術解決方案的多功能用途，允許隨時插入和拔出預先準備好的電纜。



一目了然：

自支撐，干絕緣，采用插入式安裝技術

滿足對效率、環境安全和靈活性的高要求

在變電站中免維護使用

快速更換現有端接

可用作靈活的接口，用于連接備用電纜、測試電纜或帶有 ConNEX 電纜連接器的臨時現場電纜

不含石油和天然氣，用有機硅完全干燥絕緣，因此：

安裝過程中無需處理絕緣材料

無泄漏或環境風險，防爆

防水防污絕緣子屏蔽罩

可選配件：終端支架





常見型號：

PFISTERER DOC123-C39

PFISTERER DOC145-C45

PFISTERER DOC170-C58

PFISTERER ESF52-C15L

PFISTERER ESF52-C19L

PFISTERER ESF72-C19L

PFISTERER ESF72-C23L

PFISTERER ESF123-C31L

PFISTERER ESF123-C39L

PFISTERER ESF145-C37L

PFISTERER ESF145-C45L

PFISTERER ESF170-C43L

PFISTERER ESF170-C53L

PFISTERER EST123-C31L

PFISTERER EST123-C39L

PFISTERER EST145-C37L

PFISTERER EST145-C45L

PFISTERER EST170-C43L

PFISTERER EST170-C53L

PFISTERER EST72-C19-SUB

PFISTERER EST72-C23-SUB

PFISTERER EST123-C31-SUB

PFISTERER EST123-C39-SUB

PFISTERER EST145-C37-SUB

PFISTERER EST145-C45-SUB

PFISTERER EST170-C43-SUB

PFISTERER EST170-C53-SUB

PFISTERER EST72-C19-SUB SA

PFISTERER EST72-C23-SUB SA

PFISTERER EST123-C31-SUB SA

PFISTERER EST123-C39-SUB SA

PFISTERER EST145-C37-SUB SA

PFISTERER EST145-C45-SUB SA

PFISTERER EST170-C43-SUB SA

PFISTERER ESS72-C23

PFISTERER ESS123-C39

PFISTERER ESS145-C45

PFISTERER ESS145-C50

PFISTERER ESS145-C72

PFISTERER ESS170-C58

PFISTERER ESS170-C72

PFISTERER ESS245-C97

PFISTERER ESS245-C135

PFISTERER ESS300-C97

PFISTERER ESS420-C166

PFISTERER ESS420-C188

PFISTERER ESS550-C188

PFISTERER ESS550-C220

PFISTERER ESP72-C23

PFISTERER ESP72-C39

PFISTERER ESP123-C39

PFISTERER ESP123-C45

PFISTERER ESP145-C45

PFISTERER ESP145-C50

PFISTERER ESP145-C58

PFISTERER ESP145-C73

PFISTERER ESP170-C58

PFISTERER ESP170-C73

PFISTERER ESP245-C103

PFISTERER ESP300-C103

PFISTERER ESP420-C156

PFISTERER ESP550-C196
