KSR KUEBLER磁性液位計旁路液位指示器BNA-S系列

KSR KUEBLER Niveau-Messtechnik GmbH 是一家成熟的過程工業液位測量儀表供應商，業務遍及全球。產品范圍包括用于液位測量的儀器、極限液位和用于將這些儀器集成到過程環境中的軟件。

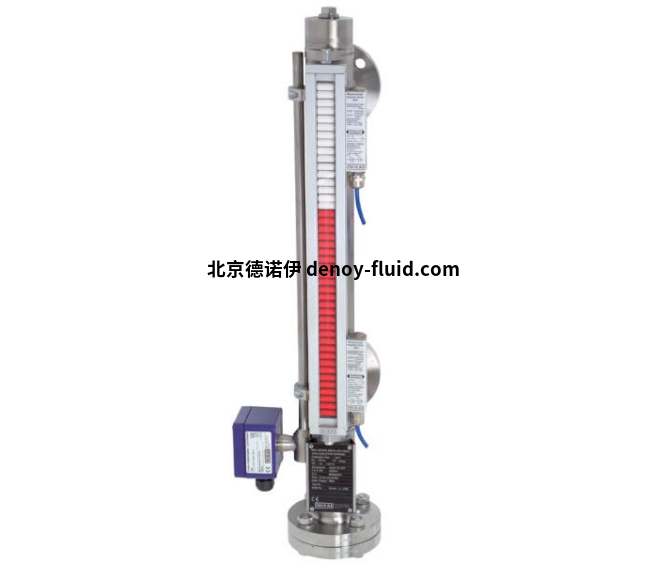

KSR KUEBLER BNA 型旁路液位指示器 帶磁性顯示屏



磁性液位計的應用

連續液位指示，無需電源

指示與高度成比例的液位

個性化設計和耐腐蝕材料使產品適用于廣泛的應用

化工、石化工業、石油和天然氣開采（陸上和海上）、造船、機械制造、發電設備、發電廠

工藝用水和飲用水處理、食品工業、制藥工業



磁性液位計的特點

特定于過程和系統的生產

工作極限：

- 工作溫度： T = -196 ... +450 °C

- 工作壓力： P = 真空至 400 bar

- 極限密度： ρ ≥ 340 kg/m3

各種不同的過程連接和材料

可選擇安裝液位變送器和磁性開關

防爆版本



磁性液位計的描述

BNA 型磁性液位計由一個旁通室組成，旁通室作為通信管，通過至少 2 個過程連接（法蘭、螺紋或焊接）橫向連接到容器。通過磁性液位計的這種布置，旁通室中的液位對應于容器中的液位。內置永磁系統的浮子安裝在旁路腔內，將液位非接觸式傳輸?shù)桨惭b在旁路腔室外的磁性顯示器。其中以 10 毫米的間隔安裝雙色塑料滾輪或帶條形磁鐵的不銹鋼翻蓋。



通過永磁系統在磁性液位計浮子中的磁場，顯示元件穿過旁路室的壁，旋轉180°。從白色到紅色的水平越來越高;從紅色下降到白色的水平。因此，磁性液位計清楚地顯示沒有電源的容器的液位。



KSR KUEBLER BNA-S

KSR KUEBLER BNA-C

KSR KUEBLER BNA-P

KSR KUEBLER BNA-H

KSR KUEBLER BNA-SD

KSR KUEBLER BNA-HD

KSR KUEBLER BNA-L

KSR KUEBLER BNA-X

KSR KUEBLER BNA-J

KSR KUEBLER BNA-.00

KSR KUEBLER BNA-.A1

KSR KUEBLER BNA-.A2

KSR KUEBLER BNA.-BD

KSR KUEBLER BNA-.GE

KSR KUEBLER BNA-.BC

KSR KUEBLER BNA-.00C

KSR KUEBLER BNA-.A1C

KSR KUEBLER BNA-.A2C

KSR KUEBLER BNA.-BDC

KSR KUEBLER BNA-.GEC

KSR KUEBLER BNA-.BCC
