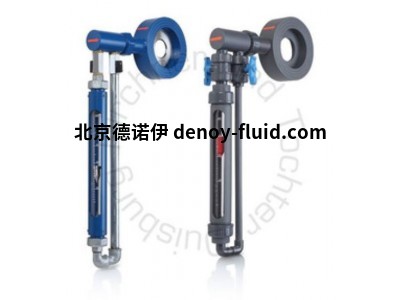

德國Kirchner und Tochter DDW-DS31-Rp差壓流量計

陳華麗 QQ：2351635597   手機：18519260275 電話：010-64714988-172 傳真：010-84786709-667 郵件：[email protected]

Kirchner und Tochter DDW-DS31流量監測儀用于監測水、油和中性液體的流量。

該裝置根據壓差原理工作?？卓谔幍膲翰钆c通過管道的體積流量的平方成正比。用戶將孔口安裝在法蘭之間或使用 Rp 管接頭安裝到導管中。暢通無阻的直管長度必須在安裝位置之前為 6 DN，在安裝位置之后為 4 DN。

DS31 流量監測器包含堅固且簡單的隔膜系統。壓差在膜片上產生一個單向力，使隔膜系統向著量程彈簧移動。產生的位移會激活微動開關。用戶通過手輪在流量范圍的 30 – 100% 范圍內就地設置開關。

Kirchner und Tochter  DDW-DS31

緊湊型設計

操作簡單

根據

DIN EN 1092-1在法蘭之間安裝

符合

DIN EN ISO 228 的內螺紋和外螺紋

管接頭符合 DIN EN 10226-1

(ISO 7-1)

監控跨度1:3

微動開關（常開）

高過載承受能力

Kirchner und Tochter 類型系列

Kirchner und Tochter DDW-DS31-Rp流量監測器，帶管接頭

Kirchner und Tochter DDW-DS31-Gi內螺紋流量監測器

Kirchner und Tochter DDW-DS31-Ga外螺紋流量監測器

Kirchner und Tochter DDW-DS31-DN流量監測器，用于安裝在法蘭之間

技術數據

可讀設置范圍30-100

監測跨度1:3

燙發。工藝溫度0…+80°C/100°C*）

燙發。環境溫度0…+80°C

工作壓力16巴

壓差600毫巴

再現性3%FS

Qmax時滯后5%，Qmin時滯后10%

符合DIN EN1092-1的PN 10/PN 16法蘭的中間法蘭（DN）

A型和B型管接頭（Rp）

兩件式管件：帶圓柱形內螺紋的插入件

符合DIN EN 10226-1（ISO 7-1）

外螺紋（Ga）氣缸外螺紋符合DIN EN ISO 228

內螺紋（Gi）氣缸內螺紋符合DIN EN ISO 228
