Kirchner und Tochter測量單元 RA 87 和 FA 87 基于可變面積浮動原理。

Kirchner und Tochter在管道中，RA 87 通過管接頭安裝，F(xiàn)A 87 安裝在法蘭之間。硼硅酸鹽玻璃測量錐位于帶檢查窗的不銹鋼保護管內。所有與被測介質接觸的部件均由不銹鋼1.4571制成。

VA 流量計 RA 87 和 FA 87 適用于透明液體和氣體的流量測量。每個單位都定制了特定于待測介質的刻度。RA 87 和 FA 87 主要用于化學工業、水處理廠、食品工業和其他工廠工程應用。

通過安裝可在整個測量范圍內調節的電氣限值開關，該設備可用作檢測器。通過安裝線性位移傳感器，可以生成與流量計的高度設置成正比的輸出信號。

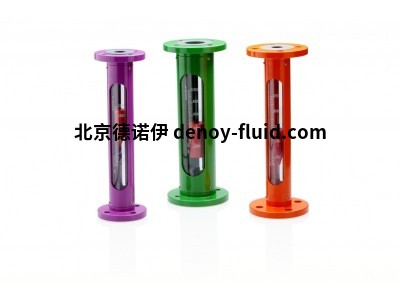

Kirchner und Tochter RA 87 / FA 87

校準硼硅酸鹽測量錐

電樞由不銹鋼制成

有機玻璃半殼作為防碎保護

由于簡單的操作模式而可靠

特定于要測量的媒體的比例尺

可選地

限值開關

模擬輸出 4 – 20mA

防爆設計

用于腐蝕性流體流量測量的 PVDF 襯里

類型系列

Kirchner und Tochter RA 87 G，帶內螺紋

Kirchner und Tochter RA 87 Rp，帶兩部分管接頭

Kirchner und Tochter FA 87，帶法蘭連接

Kirchner und Tochter RA/FA 87-MSK1，帶限值開關（常閉）

Kirchner und Tochter RA/FA 87-MSK12，帶限值開關（常開）

Kirchner und Tochter RA/FA 87-MSKW，帶限值開關（轉換）

Kirchner und Tochter RA/FA 87-EM，帶模擬輸出4。。。20毫安

Kirchner und Tochter RA/FA 87…防爆設計

技術數據

20°C時的標稱壓力額定值FA 87:PN 10

RA 87:PN 10，溫度為20°C

工作壓力見第3頁測量范圍表

耐溫性80°C，可選：100°C

環境溫度90°C

測量范圍1:10

精度等級

誤差限（G）1,6%

線性限（qG）50%

VDE/VDI 3513第2頁（2008年8月）

連接RA 87

G： 圓柱形內螺紋緊固

符合ISO 288

Rp：由兩部分組成的管接頭：

圓柱內螺紋鑲塊

符合DIN EN 10226-1（ISO 7-1）

連接FA 87法蘭PN 10，符合DIN EN 1092-1，其他（ANSI、JIS等）要求

材料

保護管1.4301

封頭RA 87 1.4571，可選：PVDF2）

2件式配件1.4571，可選：PVDF2）

法蘭FA 87 1.4571，可選：帶PVDF嵌件2）

測量錐硼硅酸鹽玻璃

分隔屏有機玻璃

密封件標準：FKM

可選：EPDM、FFKM（Perlast）、硅膠用于液體1）

標準：1.4571

可選：哈氏合金C4Floats鍛造1）

標準：聚四氟乙烯

可選：PVC、PVDF、PP、帶限位開關的陽極氧化鋁1）

標準：1.4571，帶金屬芯

用于空氣：帶金屬芯的PVC

可選：PP、PVDF、PTFE（每個都有磁芯）特殊設計2）保護與介質接觸的所有零件
