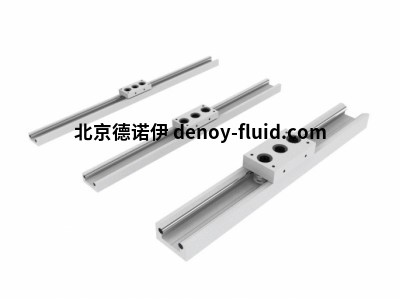

意大利C.T.S. AG 420導軌線性軸CTS導軌

陳華麗 QQ：2351635597   手機：18519260275 電話：010-64714988-172 傳真：010-84786709-667 郵件：[email protected]

C.T.S. G20指南旨在確保更大的穩定性和更高的負載，同時考慮到支撐底座和鋼筋軸距的增加。

型材在棒材上的固定螺釘已從M5增加到M8。

為了錨定到結構上，我們創建了兩個固定件的布置，間距為45mm，以避免只有中心錨才能發生振蕩的趨勢。

標準手推車的尺寸為275x300。

根據要求，可以制作更大、經過特殊處理的定制手推車。

導軌根據需要提供，長度為6000 mm。對于較長的長度，可以連接系統（見第54頁）。

該系統配有手推車、同心輪和偏心輪。

組裝由買方進行，以便進行必要的進一步加工。

除非客戶另有規定，否則提供的鋼筋總是比鋁型材短，尺寸等于T的兩倍，以便能夠安裝“鋼筋擋塊”。

C.T.S. AG 416

C.T.S. AG 416 R

C.T.S. AG 420

CTS CI系列誕生于對緊湊型輪式系統的需求，該系統可用于存在空間問題或負載非常小和輕的情況。

對于較高或較大的負載，可以將導軌平行配對，方便地釋放兩個同心輪上的力（見裝配圖）。通過這樣做，您將確保裝載機將至少裝載4個車輪。

車身始終采用陽極氧化鋁，其中兩條由硬化、整流和鍍鉻鋼制成的棒材在內部組裝并重新確認。

細線表示輪廓的中心和用于錨定到結構的鉆孔點。

這些導軌按照客戶要求的尺寸提供，長度可達6米。

這些手推車由陽極氧化鋁制成，已經配備了用于組裝移動設備的孔，并配有3個輪子、2個端部同心的輪子和一個中心偏心輪，以消除衛生問題。

所有車輪均為2RS版本。根據要求，該系統可以配備不銹鋼棒和腳輪。

C.T.S.緊湊型電動導軌

為滿足市場對緊湊型導軌、高順暢度和易用易維護性的需求，CTS開發了一種新型直線單元：AK系列，提供三個基本版本。

C.T.S. AK208R

帶雙滾珠槽滾柱導軌的直線單元無需潤滑即可在硬化、磨光和鍍鉻軌道上滑動，非常適用于骯臟環境（灰塵、刨花）、軌道潤滑會污染產品（紙張或織物）的環境) 以及需要高平滑度的地方

C.T.S. AK208R不銹鋼

直線單元與之前的直線單元類似，帶有滾輪和不銹鋼螺絲，非常適合食品應用或腐蝕性環境（水、酸、蒸汽等）

C.T.S. AK42

CI 42 型帶導軌和滾輪托架的版本。非常緊湊，適用于以托架為中心的輕負載。也提供不銹鋼版本

C.T.S. AKR20

帶有循環滾珠導軌和非常窄的托架的直線單元，適用于需要高剛性的應用。使用這些系統具有以下優勢： 非常小的整體尺寸 雙驅動頭具有完美的操作對稱性和電機和減速器的四個連接側使支撐表面自由 支撐型材上的橫向凹槽用于支架、接近傳感器或其他使用標準或更長手推車的可能性
