BIERI 提升閥WS700 2/2-V-0系列換向閥插裝式提升閥

孫粗 QQ：2335451726   手機：18510570918 電話：010-64714988-197 傳真：010-84786709-667 郵件：[email protected]

BIERI 截止換向閥是直接控制的閥座緊閥，適用于高達 1000 bar 的壓力范圍和高達 25 l/min 的流量。 根據 Bieri 標準或 ISO 提供公稱尺寸 4 或 6，具體取決于閥門。

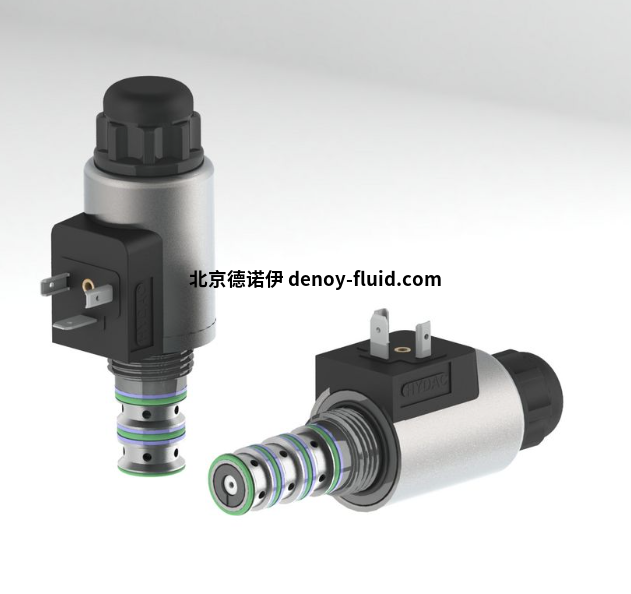

BIERI 插裝式提升閥WS700

BIERI 插裝式提升閥WS700結構緊湊，可靠性高，專為高占空比和長使用壽命而設計。獲得專利的閥門設計節省空間，可在狹窄的安裝條件下使用。

工作壓力 高達 700 巴

最大流量 25升/分鐘

移植 NG 6 濾芯

特征

提供帶電磁閥驅動的 2/2 或 3/2 定向提升閥芯卡

直接工作

隱藏的手動超控

360°可旋轉和更換插入式線圈

專利閥門設計

淬硬和特殊研磨閥錐的壓力補償設計

優勢

提升閥芯緊（雙向）

操作安全性高，開關可靠

高占空比和長壽命

高耐腐蝕性

在不打開壓力密封空間的情況下更換線圈

所有連接均可加載到最大工作壓力

應用

便攜式電源裝置

氣缸控制是滑閥的優越且節省空間的替代方案，滑閥需要額外的無泄漏截止閥

成型技術 - 夾緊

壓力機、測試臺和系統

起重和運輸系統

液壓工具

蓄能器切割系統

被動和/或主動邏輯閥的閥座密封先導控制

設計

淬硬和特殊研磨閥錐的壓力補償設計

提供帶電磁驅動的 2/2 或 3/2 方向提升閥插裝閥

強力復位彈簧

360°可旋轉和更換插入式線圈

技術數據

液壓油                ?     ? 符合DIN 51524標準的礦物油（可根據要求提供其他液體）

流體溫度范圍      ?      – 20 至 80 °C

環境溫度范圍      ?      – 30 至 50 °C

粘度范圍            ?       5 bis 400 平方毫米/秒

?移植     ?    ?    ?    ?    ?     NG 6

最大工作壓力        ? ?    700 巴

最大流量     ?       ? ?       25 升/分鐘（見技術數據表）

過濾（推薦）      ?        符合 NAS 1638，6 類.ISO/DIN 4406 17/15/12 類

占空比     ?    ?       ?    ? ?   ED 100 %

電磁閥電壓     ?      ?  ?    ?24 伏直流（26.7 瓦）

電壓容差     ?     ?    ?    ?   +/– 10 %

切換時間     ?     ?    ?    ?    ?查看技術數據表

防護等級     ?     ?    ?    ?    IP 65，符合 EN 60529/DIN 40050（或根據線圈選擇）

使用壽命    ?    ?    ?    ?     ? B10：1 萬，符合 ISO 19973 標準

重量     ?    ?    ?    ?    ?    ?   帶電磁線圈：3/2 = 400g，2/2 = 380g，不帶電磁線圈：3/2 = 170g，2/2 = 150 g

材料/表面光潔度          ?電磁線圈：鍍鋅（1000小時鹽霧測試）

型號：

BIERI WS700 2/2-V-0

BIERI WS700 2/2-V-24

BIERI WS700 2/2-W-0

BIERI WS700 2/2-W-24

BIERI WS700 3/2-D-0

BIERI WS700 3/2-D-24

其余類型：

插裝式提升閥 WS700

提升閥換向閥 WVM-6I

提升閥換向閥 WVM-6I-R 位置監控

提升閥換向閥 WVHX-4B

提升閥換向閥 WVH-4B-Bi

提升閥換向閥 WV700

提升閥換向閥 WVH-4B

提升閥換向閥 WVH-6I

提升閥換向閥 WV1000
