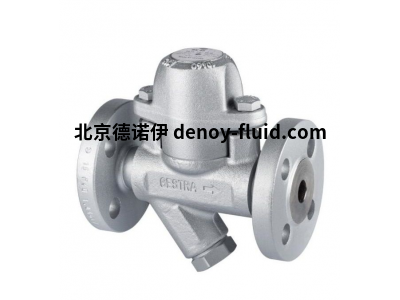

德國GESTRA蒸汽疏水閥MK 45A-1系列技術資料





工作原理







MK 45A-1系列蒸汽疏水閥采用熱靜力式工作原理，通過膜盒內的感溫元件感知蒸汽和冷凝水的溫度差異來控制閥門的開啟和關閉。當蒸汽進入時，溫度較高，感溫元件受熱膨脹，使膜盒產生形變，進而推動閥芯關閉閥門，阻止蒸汽泄漏。而當冷凝水形成并積聚時，溫度降低，感溫元件收縮，膜盒恢復原狀，閥芯在彈簧力等的作用下開啟，將冷凝水排出。這種基于溫度變化的自動控制機制，能夠確保蒸汽系統在高效運行的同時，有效節約能源 .







結構特點







該系列蒸汽疏水閥結構設計精巧。其采用串級閥座結構，具有雙密封功能，在低冷凝水流速下也能確保最大的密封性和耐用性，大大降低了蒸汽泄漏的風險，提高了能源利用效率。同時，內部的波紋膜片采用哈氏合金制造，具有良好的耐腐蝕性和耐磨性，能夠在惡劣的工況下長期穩定工作，有效延長了閥門的使用壽命。此外，它還內置了止回閥，可防止冷凝水倒流，進一步保障了蒸汽系統的正常運行 .







性能參數







• 公稱尺寸：DN15、DN20、DN25，對應的英寸規格為 ½"、¾"、1"，能夠滿足不同管徑的蒸汽管道需求.







• 公稱壓力：PN40/Class 300，可承受較高的工作壓力，適用于多種工業蒸汽系統.







• 最高工作溫度：可達240℃，能夠適應高溫蒸汽環境，保證在高溫條件下的穩定性能.







• 最大冷凝水排量：根據不同的工況和壓差條件，具有相應的最大冷凝水排量，可有效及時地排出系統中的冷凝水，防止積水影響蒸汽系統的熱傳遞效率 .







應用領域







MK 45A-1系列蒸汽疏水閥憑借其優異的性能，廣泛應用于各類工業領域。在化工行業，可用于各種化學反應釜、蒸餾塔等設備的蒸汽伴熱和冷凝水排放，確保工藝過程的穩定進行；在制藥行業，適用于藥品生產過程中的蒸汽加熱系統，如滅菌柜、干燥箱等，保證藥品質量和生產安全；在食品加工行業，可用于食品蒸煮、殺菌等設備的蒸汽系統，防止冷凝水混入食品，影響產品質量；在紡織、印染行業，能為紡織機械的蒸汽加熱裝置提供可靠的冷凝水排放，提高生產效率和產品質量.







安裝與維護







安裝方面，MK 45A-1系列蒸汽疏水閥具有安裝位置靈活的特點，可水平或垂直安裝在蒸汽管道上，方便用戶根據現場實際情況進行布局。在維護上，由于其結構相對簡單，零部件易于拆卸和更換，日常維護工作較為便捷。定期檢查和清洗閥門內部的濾網和閥芯等部件，可確保閥門的正常運行和性能穩定 .







優勢總結







綜上所述，德國Gestra蒸汽疏水閥MK 45A-1系列以其先進的熱靜力工作原理、精巧的結構設計、優良的性能參數、廣泛的應用領域以及便捷的安裝維護等特點，成為工業蒸汽系統中關鍵設備之一，能夠有效提高蒸汽系統的運行效率和可靠性，降低能源消耗和運行成本，為企業的生產和發展提供有力保障 .
