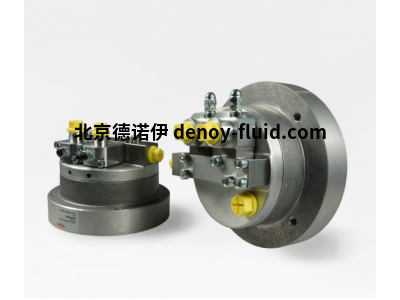

BIERI 徑向柱塞泵空心軸HRK型徑向柱塞泵



BIERI 徑向柱塞泵 HRK

BIERI徑向柱塞泵HRK是非常輕巧緊湊的高壓徑向活塞裝置，帶有空心軸。這可以通過直接安裝的電動機（無鐘形外殼和聯軸器）實現最佳節省空間的安裝。該泵系列可選配集成泵保護閥，在多功能性和安裝空間優化方面無與倫比。



工作壓力： 高達 700 巴

排量： 0，12 bis 0，34 立方厘米/U

速度范圍： 500 bis 3600 min?¹



特征

緊湊型設計

空心軸

用于直接組裝不帶鐘形外殼和聯軸器的電機



優勢

自排氣

在很寬的速度范圍內具有非常高的容積效率

節省空間的設計



應用

機床

夾緊裝置

動力裝置（例如壓力機、測試臺）

拉出夾具

升降系統

移動電源單元

小單位

對于脈沖應用，請使用 BRK 701/702



設計

帶空心軸，用于直接組裝電機，無需鐘形外殼和聯軸器

帶 1 或 2 個泵送元件（取決于尺寸）



技術數據

液壓油     ?    ?    ?    ?    ?    ?    ?    ?   符合 DIN 51524 標準的礦物油（可根據要求提供其他液體）

流體溫度范圍     ?    ?    ?    ?    ?    ?-20 至 80°C

環境溫度范圍     ?    ?    ?    ?    ?    ?-30 至 50°C

粘度范圍     ?    ?    ?    ?    ?    ?    ?    12 至 220 平方毫米/秒

操作壓力吸入側     ?    ?    ?    ?    ? -0.2 巴至 0.5 巴表壓

最大工作壓力     ?    ?    ?    ?    ?     ?700 bar 連續壓力

過濾（推薦）     ?    ?    ?    ?    ?     ?根據 NAS 1638 6 類 .ISO/DIN 4406 17/15/12

重量     ?    ?    ?    ?    ?    ?    ?    ?     ? 查看技術數據表

安裝位置     ?    ?    ?    ?    ?    ?    ?    罐內（任何）

速度范圍     ?    ?    ?    ?    ?    ?    ?    500-3600 轉/分

旋轉方向     ?    ?    ?    ?    ?    ?    ?    任何

吸入高度     ?    ?    ?    ?    ?    ?    ?    最大 150 mm

材料     ?    ?    ?    ?    ?    ?    ?    ?    ?   偏心軸：鋼 壓力口 主體：鋼

    ?    ?    ?    ?    ?    ?    ?    ?    ?    ?    ?  泵殼和法蘭：鋁



常見型號：

組合泵 KKP



組合泵 SKPI

泵送元件

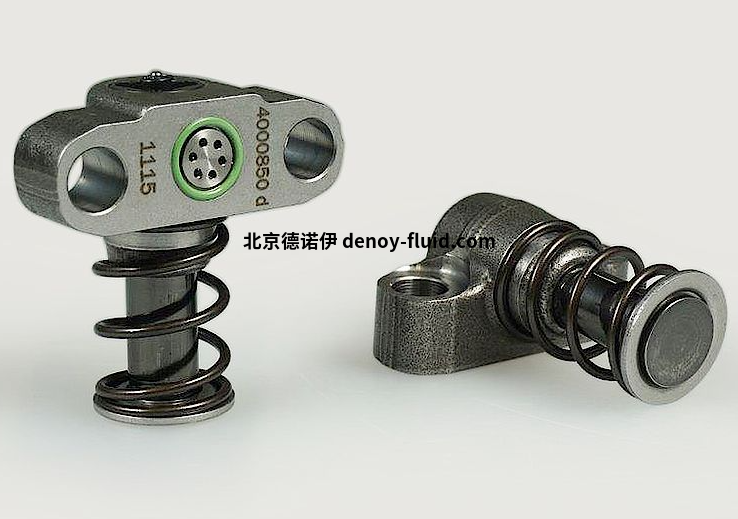

泵送元件 PEH

BIERI泵送元件PEH可靠性高，堅固耐用，適用于手動操作的泵和徑向設計的泵，并帶有偏心底盤軸承作為驅動。

工作壓力：     ?    ?    ?高達 1000 巴

排量：     ?    ?    ?    ?   0.16 至 1.23 cm³



特征

自吸

流動方向與執行器的旋轉方向無關

流動方向由吸入閥和壓力閥決定，不能反轉



優勢

高可靠性

流動方向與執行器的方向無關

專為極高壓力而設計



應用

適用于手動操作的泵，其中元件由杠桿驅動

用于徑向設計的泵，以偏心軸軸承為驅動



設計

由一個在吸入口和壓力口內置止回閥的氣缸、一個活塞和一個活塞復位彈簧組成

介質在前部被吸入，壓力出口在活塞運動的側面

流動方向由吸入閥和壓力閥決定，不能反轉

泵元件必須始終浸入介質中



技術數據

液壓油                                        符合DIN 51524標準的礦物油（可根據要求提供其他液體）

流體溫度范圍                             -20 至 80°C

粘度范圍     ?    ?    ?    ?    ?    ?    ?    ?   12 bis 400 平方毫米/秒

最大工作壓力     ?    ?    ?    ?    ?    ?     ?高達 1000 bar，參見技術數據表

流量     ?    ?    ?    ?    ?    ?    ?    ?    ?    ?  0，16 bis 1，23 立方厘米

過濾（推薦）     ?    ?    ?    ?    ?    ?    ?根據 NAS 1638 6 類.ISO/DIN 4406 17/15/12

最大速度     ?    ?    ?    ?    ?    ?    ?    ?   2000 轉/分

安裝位置     ?    ?    ?    ?    ?    ?    ?    ?   任何

吸力     ?    ?    ?    ?    ?    ?    ?    ?    ?    ? -0，042 bar（使用液壓油時最大吸入高度為 500 mm）

固定螺釘     ?    ?    ?    ?    ?    ?    ?    ?   M10 x 30

質量     ?    ?    ?    ?    ?    ?    ?    ?    ?    ?  8.8

擰緊扭矩     ?    ?    ?    ?    ?    ?    ?    ?  40 Nm

重量     ?    ?    ?    ?    ?    ?    ?    ?    ?    ? 查看技術數據表

材料     ?    ?    ?    ?    ?    ?    ?    ?    ?    ? 活塞：表面硬化鋼 氣缸：熱處理鋼
