產品詳情

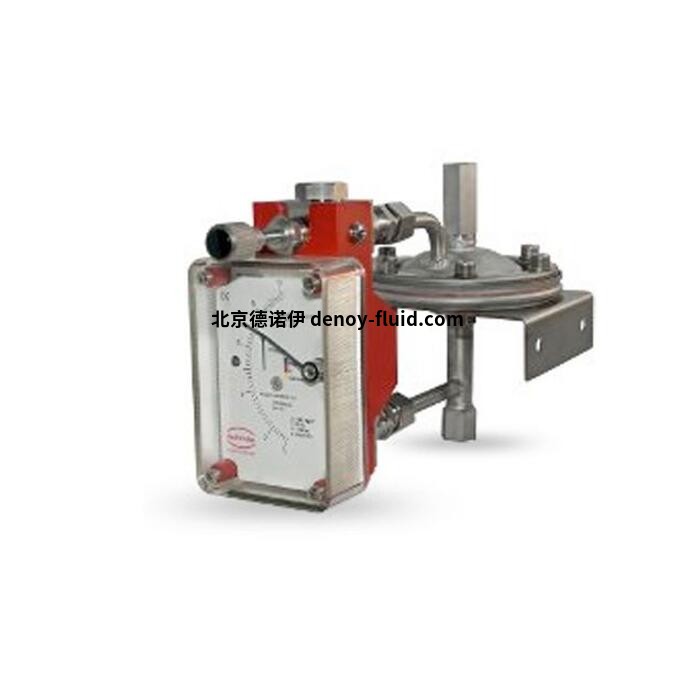

變截面流量計
應用
管道中液體和氣體的流量計量。
每時間單位瞬時體積或質量流量的指示。
應用：化工、石化、石油和天然氣工業
可靠性
特別適用于在困難和惡劣條件下的工藝過程的穩健設計
特殊功能
清晰的 90° 刻度
優化浮動形狀的線性特性
高達 350 °C 的高溫版本
高達 600 bar 的高壓版本
自排水
回流停止
流量控制器
技術數據
體：
材料：1.4404（316 L）/ 1.4571（316 Ti）的，鎳基合金C-22，蒙乃爾合金，PTFE，（其他要求）
結束連接：法蘭累計。EN 1092、ASME B16.5、DIN2512、
JIS、NPT、管接頭、特殊連接
公稱壓力：PN 40、ASME Cl150 / 300 更高的壓力率，可達 600 bar 可選
過程溫度：-40°C 至 +350°C
環境溫度溫度：-40°C 至 +80°C
防護等級：IP 65 / IP 67 (EN60529)
CE 標志：壓力設備指令 97/23/EG
范圍：從 0,5-5 l/h 到 13.000-6130.000 l/h 水
顯示：鋁（搪瓷飾面）或不銹鋼
輸出：感應開關
感應開關（安全功能））
微動開關（其他應要求提供）
環境溫度：-40°C 至 +80°C（無開關））-
40°C 至 +65°C（帶開關）
變送器 ES：
電源：14 - 30 VDC
輸出：無源，電隔離
模擬：4-20 mA
二進制 1 和 2：Ui = 30 V，Ii = 20mA，Pi = 100 mW
輸入二進制：計數器復位（僅適用于帶計數器模塊的 ES）
環境溫度：-40°C 至 +70°C
防護等級：IP 20（EN60529
精度：
液體：量程上限的 ± 1.6% (BGN-S/H)
± 0.2%，帶變送器 (ES)）
氣體：± 1.8% 量程上限 (BGN-S/H)
± 0.2% 帶變送器 (ES)
渦街流量計
應用
可靠地測量液體、氣體和蒸汽。
在管道中輕輕一按即可精確測量質量或體積流量。
可靠性
全焊接傳感器，因此傳感器頭無密封。
接液部件：不銹鋼316L
特殊功能
帶壓縮接頭或填料壓蓋的插入式流量計，適用于管道尺寸從 DN80 (3") 到 DN600 (24")
高達 400°C (750°F) 的高溫版本
工作壓力：100 bar(1500 磅/平方英寸)
使用 3 個傳感器元件，確定以下參數：
體積流量、質量流量、溫度、壓力、密度
技術數據
精度
過程變量： 液體、氣體和蒸汽
體積流量： (L) ±1.2% of Rate (G&S)± 1.5% of Rate
質量流量：(L) ± 1.5% of Rate (G&S) ±額定值的 2.0%
溫度：(L) ± 1°C (± 2°F) (G&S) ± 1°C (± 2°F)
壓力：(L) ± 0.3% FS (G&S) ± 0, 3 % FS
密度：(L) ± 0.3% 讀數 (G&S) ± 0, 5% 讀數
重復性
質量流量：±0，速率的 2%
體積流量：±0，流量的 1%
溫度：±0.2°F (±.1°C)
壓力：滿量程的±0.05%
密度：讀數的±0.1%
超過 12 個月的穩定性
質量流量：±0，流量的2%
體積流量：可忽略不計
溫度：± 0, 5°C (±0,9°F)
壓力：滿量程的±0.1%
密度：讀數的±0.1%
響應時間
從 1 到 100 秒可調
過程和環境溫度
標準溫度：-40 至 260°C（-330 至 500°F）
工藝高溫：高達 400°C (750°F)
工作環境：-40 至 60°C（-5 至 140°F）
環境儲存：-40 至 85°C（-40 至 185°F）
電源要求（取決于型號）
12-36 VDC 回路供電
直流選項：12-36 VDC，
AC 選項：100-240 VAC，50/60Hz
顯示
字母數字 2 行 x 16 字符 LCD 數字顯示
6 個按鈕用于全場配置
顯示可旋轉 90° 間隔
輸出信號
模擬：4-20 mA，回路供電（體積計）
警報：固態繼電器，40 VDC
累加器脈沖：50ms 脈沖，40 VDC
體積：1 個模擬，1 個累加器脈沖
多變量：最多 3 個模擬信號、3 個警報、1 個累加器脈沖
