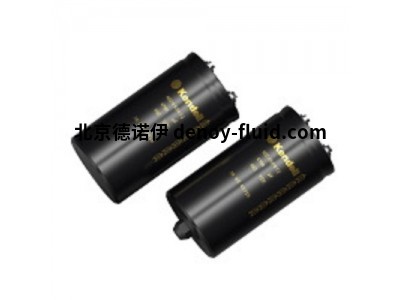

意大利Kendeil 模塊化電解電容器K2M型

規格：

工作溫度范圍：-40°C +105°C [環境分類 40/ 105 /56 IEC-68]

儲存：最好低于+25°C，不超過+40°C

額定電壓范圍 (Vr) 從 500V 到 1000V DC

浪涌電壓 (Vp) Vp = 1.10 Vr

額定電容范圍為 3300 µF 至 14000 µF

電容容差 ±20% at 100 Hz, 20°C [M 級 IEC-62]

根據要求：-10% +30% 在 100 Hz，20°C [Q 級 IEC-62]

漏電流 (IL)(5min, 20°C)

最大 IL= 0.006 Cr Vr + 4 µA

紋波電流 (Ir)

請參閱 105°C 和 100Hz 時的表格：

頻率 50Hz 100Hz 500Hz 1000Hz >10kHz

乘數 0.8 1.0 1.2 1.3 1.5

環境溫度 35°C 40°C 55°C 65°C 75°C 85°C 95°C 105°C 110°C

乘數 3.0 2.8 2.6 2.4 2.2 1.8 1.5 1.0 0.5

最高內部溫度 110°C

最大電流 250A RSM

在 100V DC 下 1 分鐘的絕緣電阻 > 100 MΩ 跨絕緣框架和端子

抗振頻率范圍：10 Hz 至 55 Hz，振幅 0.75 mm

最大加速度 5G 3x0.5 小時

現場測試

在 85°C 下施加額定電壓 2,000 小時后 電容變化 ? 10%

電容器滿足特性除 Tan δ ? 130% 泄漏電流 (IL) < 初始限制阻抗 (Z) ? 130%

保質期 電容器在 85°C 下空載 2000 小時后，電容變化 ? ±15%

當在 20°C 恢復時，除 Tan δ ? 150% 泄漏電流 (IL) < 初始限值外，均符合規格

使用壽命 > 5000 小時（105°C）

失敗率

? 150 配合 (200 10-9/h)

自感約10nH

參考標準 CECC 30.300 IEC 60384-4 長壽命等級

型號：

K2M10133206M00ABC

K2M90056206M00ABC

K2M84060206M00ABC

K2M80068206M00ABC

K2M70088206M00ABC

K2M50014306M00ABC
