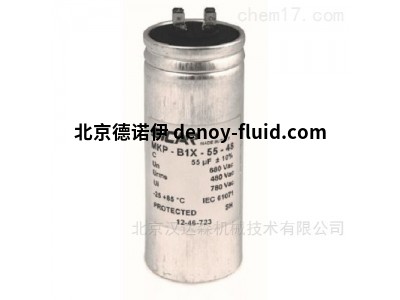

Icar 500v-D25 軸向薄膜電容：高電壓應用的可靠守護者

在電子電路的世界里，電容扮演著儲能、濾波、耦合、諧振等關鍵角色。當應用場景涉及較高電壓時，對電容的性能和可靠性要求便急劇提升。Icar 500v-D25 系列軸向金屬化聚丙烯薄膜電容，正是為滿足此類嚴苛需求而設計的一款經典元件。其結構、優異的材料和穩定的性能，使其在工業電源、電力電子、專業音頻及儀器設備等領域備受信賴。

馬世宇 QQ： 2850590587   手機：13002495941 電話：010-64714988-213 傳真：010-64714988-668 郵件：[email protected]

核心定位：高電壓與緊湊空間的平衡藝術

型號中的 “500v” 和 “D25” 直接揭示了這款電容的核心定位：

1.      500V DC 額定電壓： 這是其核心的規格之一。500V DC 的工作電壓使其能夠從容應對多種中高壓應用場景，例如：

o    離線式開關電源(SMPS)的初級側緩沖、濾波。

o    功率因數校正(PFC)電路。

o    電機驅動逆變器中的直流母線支撐或緩沖。

o    電子鎮流器。

o    工業控制設備的電源部分。

o    專業音響設備的高壓供電濾波。

o    測試測量儀器的高壓信號耦合或旁路。

2.      D25 軸向封裝： “D” 通常代表圓柱形軸向封裝（即引線從圓柱體兩端引出），“25” 則指代電容本體的直徑約為 25mm (實際尺寸需以具體規格書為準，常見如 25x50mm， 25x60mm 等 L x D)。這種經典的軸向結構：

o    空間適應性： 在PCB布局時，提供更大的靈活性，尤其適合需要跨接或在特定方向安裝的場合。

o    機械穩固性： 軸向引線結構在振動環境中通常具有較好的機械穩定性。

o    散熱： 圓柱形設計有助于表面散熱。

o    傳統兼容性： 是許多老式設備和設計中的標準封裝形式，便于維修替換。

核心技術：金屬化聚丙烯薄膜 (MKP)

Icar 500v-D25 電容的核心介質材料是金屬化聚丙烯薄膜 (metallized Polypropylene Film, MKP)。這種材料組合賦予了電容一系列特性：

1.      極低的介質損耗 (Dissipation Factor - DF / tanδ)： 聚丙烯材料本身具有非常低的介質損耗，這意味著電容在高頻工作時發熱小、效率高，特別適合開關電源等高頻應用。典型的 DF 值在 0.001 (0.1%) 量級或更低。

2.      優異的頻率響應： MKP 電容在很寬的頻率范圍內（從低頻到數 MHz 甚至更高）都能保持穩定的電容值和低損耗，適用于高頻濾波、脈沖和信號耦合。

3.      高絕緣電阻 (Insulation Resistance - IR)： 提供極低的漏電流，保證儲能效率和電路穩定性。典型值可達數千甚至上萬 MΩμF (例如 > 30, 000 MΩμF 或更高)。

4.      良好的溫度穩定性： 聚丙烯薄膜的電容值隨溫度變化較小，工作溫度范圍通常較寬（例如 -40°C 至 +85°C 或 +105°C）。

5.      自愈特性 (Self-Healing)： 這是金屬化薄膜電容的關鍵優勢。如果介質薄膜中因過壓等原因出現微小擊穿點，擊穿產生的微小電弧能量會瞬間蒸發擊穿點周圍的金屬鍍層，使缺陷點與電極隔離，電容功能得以恢復（容量有微小損失），從而大幅提高電容的可靠性和使用壽命。這使得 MKP 電容非常適合可能存在電壓尖峰或浪涌的應用環境。

6.      無極性： 薄膜電容是天然的無極性元件，使用方便，適用于交流和直流場合。

關鍵性能參數解讀 (典型值，具體以規格書為準)

·         額定電壓 (Rated Voltage - UR)： 500V DC。這是電容可以持續安全工作的高直流電壓。實際應用中需考慮降額使用（如使用在 80% UR 以下）以提升長期可靠性，尤其在高紋波電流或高溫環境下。注意： 500V DC 通常不等同于可以安全承受 500V AC。交流應用需特別關注規格書中標稱的 AC 電壓或峰值電壓能力。

·         電容量范圍 (Capacitance - C)： D25 封裝下，容量范圍通常在 0.1μF 到 100μF 之間。具體容量值決定了其在電路中的作用（如大容量用于儲能/濾波，小容量用于高頻耦合/諧振）。

·         容量公差 (Tolerance)： 常見的有 ±5% (J), ±10% (K)。精度要求高的應用（如定時、諧振）需選擇更小公差。

·         損耗角正切 (Dissipation Factor - DF / tanδ)： 在特定頻率（如 1kHz 或 10kHz）和溫度（如 20°C）下測量，典型值非常低，例如 < 0.001 (0.1%) @ 1kHz/20°C。數值越低，電容自身能耗越小，溫升越低。

·         絕緣電阻 (Insulation Resistance - IR)： 通常以 C * R (單位為 MΩ*μF 或 s) 表示，小值要求很高，例如 **> 30, 000 MΩ*μF 或 > 1000 s** (在充電 1 分鐘后測量)。數值越大，漏電流越小。

·         工作溫度范圍 (Operating Temperature Range)： 典型值為 -40°C 至 +85°C 或 +105°C。高溫會影響壽命和參數。

·         預期壽命 (Endurance / Lifetime)： 通常與工作電壓、環境溫度、紋波電流密切相關。在額定電壓和高工作溫度下，壽命可能達到數萬小時（如 50, 000 小時或 100, 000 小時）。降額使用（降低電壓或溫度）可顯著延長壽命。

·         紋波電流能力 (Ripple Current - IRMS)： 這是電容在應用中承受交流電流（通常由開關頻率引起）能力的指標。它直接導致電容內部發熱。Icar 500v-D25 憑借 MKP 的低損耗和 D25 封裝的散熱能力，通常具有較高的紋波電流承受能力。具體值隨容量、頻率、環境溫度變化，需查閱規格書中的曲線圖。這是開關電源選型的關鍵參數，必須滿足實際電路需求，否則電容會過熱失效。

典型應用場景

憑借 500V DC 耐壓、MKP 材料的優異特性和軸向 D25 封裝，Icar 500v-D25 電容廣泛應用于：

1.      開關電源 (SMPS)：

o    初級側緩沖 (Snubber)： 吸收開關管（MOSFET/IGBT）關斷時產生的電壓尖峰，保護開關管。

o    初級側 EMI 濾波： 與電感構成 LC 濾波器，抑制傳導噪聲。

o    DC-link 支撐/濾波： 在 PFC 輸出端或逆變器輸入母線，提供能量緩沖和平滑直流電壓（需要較大容量）。

2.      功率因數校正 (PFC)： 在 Boost PFC 電路中，作為升壓電感后的輸出濾波電容，承受較高的直流母線電壓（通常 400V DC）。

3.      電機驅動與變頻器： 在逆變器的直流母線上作為支撐電容，為逆變橋提供低阻抗的能量源，吸收回饋能量。

4.      電子鎮流器： 用于熒光燈、HID 燈等的高頻振蕩和功率控制電路中，承擔諧振、濾波等功能。

5.      專業音頻設備： 在功率放大器的電源濾波、級間耦合或分頻網絡中，利用其低損耗、低失真特性保證音質純凈。

6.      工業控制與自動化： PLC、伺服驅動器等設備的電源模塊、I/O 模塊中，用于濾波、儲能和信號處理。

7.      測試與測量儀器： 高精度設備中的高壓電源濾波、信號耦合/旁路、積分/微分電路。

8.      能量收集與脈沖功率： 需要快速充放電和高能量密度的場合（容量較大的型號）。

優勢總結

·         高電壓能力： 500V DC 額定電壓覆蓋廣泛的中高壓應用。

·         高頻性能： 低損耗 (tanδ) 確保高效和低發熱，適用于開關電源等高頻率場合。

·         高可靠性： 自愈特性顯著提高容錯能力和長期使用壽命。

·         低漏電流： 高絕緣電阻保證儲能效率和電路穩定性。

·         寬溫度范圍： 適應多種工作環境。

·         軸向封裝靈活性： D25 尺寸在空間利用和機械安裝上具有優勢。

·         無極性： 使用方便，適用于交流和直流。

選型與使用注意事項

1.      電壓裕量： 強烈建議降額使用。實際工作電壓（包括直流偏壓和任何交流峰值）應留有充足裕量（如不超過額定電壓的 70-80%），尤其是在高溫、高紋波電流或存在電壓浪涌風險的環境中?？紤]輸入電壓波動、開關尖峰等因素。

2.      紋波電流驗證： 這是選型的關鍵步驟！ 精確計算或測量電路中流經電容的實際 RMS 紋波電流，并確保其小于規格書中在應用頻率和溫度下的允許值。過大的紋波電流會導致電容過熱失效。

3.      溫度管理： 高溫是電容壽命的頭號殺手。確保電容工作在允許的溫度范圍內。注意環境溫度、自身發熱（由紋波電流引起）以及鄰近發熱元件的影響。必要時加強散熱（如通風、遠離熱源）。

4.      安裝與應力： 軸向電容安裝時，避免對引線施加過大的機械應力（過度彎曲或拉伸）。保持引線根部無損傷。在振動環境中，可能需要額外的固定措施。

5.      替代與兼容： 替換舊電容時，務必確認新電容的電壓、容量、尺寸（尤其是引腳間距和本體長度）、紋波電流能力、溫度范圍等關鍵參數是否匹配或優于原型號。不同品牌或系列的 D25 電容，其紋波電流能力可能有顯著差異。

6.      安全規范： 根據應用領域（如家電、醫療、工業），可能需要電容滿足特定的安全認證標準（如 UL, CSA, VDE, ENEC, KC, CCC 等）。確認所選型號是否具備所需認證。

7.      查閱新規格書： Icar 或其他制造商的產品規格和參數可能更新。在進行重要設計或批量采購前，務必向供應商或制造商索取新的規格書 (Datasheet) 以獲取準確的信息。

結論

Icar 500v-D25 軸向金屬化聚丙烯薄膜電容，憑借其 500V DC 的高耐壓、MKP 介質帶來的低損耗、高絕緣電阻、優異頻率響應和可靠的自愈特性，以及 D25 軸向封裝的實用性，成為工業電源、電力電子、專業音頻和儀器儀表等領域中高電壓、高性能應用的理想選擇之一。它在開關電源緩沖、PFC 濾波、DC-link 支撐、高頻耦合等關鍵電路中默默發揮著穩定可靠的作用，是工程師設計堅固耐用電子系統時值得信賴的元件。然而，成功的應用離不開嚴謹?shù)倪x型和正確的使用——特別是對工作電壓、紋波電流和溫度的精確把控。在高壓電子的世界里，Icar 500v-D25 無疑是一個經得起考驗的“能量衛士”。
