COMET真空電容器CTMN-295DBC/15-VK微調

COMET真空電容器CTMN-295DBC/15-VK

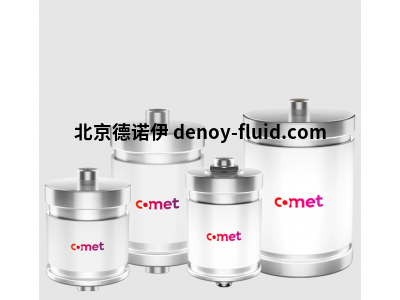

Mini-Tune系列

微調電容是介于固定電容和可變電容之間的真空電容，為極其精密的固定電容需求提供了解決方案。

它適用于需要小幅調整的場景，能夠滿足單個電路公差或補償每個設備的微小差異和設備隨時間“偏移”的情況。

由于Mini-Tune系列是我們的C型、D型和E型尺寸的Mini-Caps的改進版本，

因此它們相同的機身尺寸實現其與相應的標準Mini-Caps輕松互換。

Mini-Tune系列優勢

能夠補償匹配之間的微小但關鍵的阻抗差異

對設備隨時間“偏移”的補償

用于在設計和開發階段進行微調的工具

適用于高精度的分壓器

比自動解決方案更實惠

Mini-Tune系列特征

可使用 3 號六角扳手進行調整

自鎖螺絲

精確到可調 +/– 1.7 圈實現 +/– 5 pF

在匹配器中安裝后甚至仍可微調

可根據要求提供其他 C 值

Mini-Tune系列技術規格

電容范圍12 - 440 pF

電壓范圍 15 - 34 kV

頻率13.56MHz時最大電流 14 - 175 A

直徑 48, 64 mm

高度 65 - 95 mm

冷卻系統 對流

是否符合RoHS標準 是

CTMN-295DBC/15-VK技術參數

訂貨號 20117344

電容 295 pF

電壓 15 kV

13.56 MHz時電流 33 A

直徑 48 mm

高度 76 mm

系列 Mini-Tune

類型  微調電容

現在型號 CTMN-295DBC/15-VK

COMET真空電容器CTMN-295DBC/15-VK
