Pulsar非接觸式超聲波液位傳感器dBi-M6

      測量類型的產品系列

      技術類型的產品系列

      輸出/通訊類型產品系列

      內部數據記錄器

二、、Pulsar產品應用領域

      Pulsar產品主要應用于水和廢水、環境的、金屬與采礦、石油和天然氣、灌溉、食品與飲料、化工行業、紙漿和造紙、制藥等行業

三、Pulsar產品型號及技術數據

       測量類型的產品系列

       Greyline  AVFM 6.1 面積速度流量計特征：

       面速度流量測量方法是所有流量測量中最常用的方法。Greyline 面積速度流量計使用浸沒式超聲波傳感器測量流動液體的液位和速度，以計??算明渠或管道中的流量測量值。傳感器安裝在管道內或通道底部。只需將管道直徑或通道尺寸輸入隨附的控制單元，面速流量計就會自動計算并顯示流量測量值。

       AVFM 6.1 適用于明渠流量應用，例如進水流量監控、出水流量監控、廢水、雨水、工業廢水應用和灌溉水流量測量。其易于使用的菜單驅動設置意味著 AVFM 6.1 面積速度流量計只需幾分鐘即可為您提供最重要的流量測量結果。



       技術規格：

       規格名稱： 描述如下

       渠道類型： 圓管、矩形、梯形、蛋形或自定義形狀

       電子外殼： NEMA4X (IP 66) 聚碳酸酯，帶透明防碎蓋

       準  確 性： 液位：讀數的 ±0.25% 或 ±0.08 英寸，以較大者為準。重復性和線性度 0.1%。

        速      度：        讀數的 ±2% 或 ±0.012 m/s (0.04 ft/s)，以較大者為準。要求固體或氣泡最小尺寸為 100 微米，最小濃度為 75 ppm。重復性和線性度 0.5%

        展      示： 白色背光矩陣 - 顯示流速、累加器、繼電器狀態、操作模式和校準菜單

        編      程： 內置 5 鍵校準器，可選擇英語、法語或西班牙語

        電源輸入： 100-240 伏交流電 50/60 赫茲，最大 10 伏安。

        可       選：       9-32 V DC，最大 10 W

        輸       出： 3 隔離 4-20 mA，1000 ohm，（流量、液位和速度）或 0-5 V DC（通過菜單選擇）

        控制繼電器： 2 個繼電器，“C”型干觸點，額定電流為 5 安培 SPDT；可編程流量比例脈沖（采樣器/累加器）、流量和/或液位報警

        數據記錄： 可編程的 2600 萬點數據容量、時間和日期標記以及格式化的流量報告，包括總計、平均值、最小值、最大值和發生次數。包括 USB 輸出到閃存驅動器和 Windows 軟件

        工作溫度：      （電子） -20 °C 至 60 °C（-5 °F 至 140 °F）

        大約裝運重量： 4.5 公斤（10 磅）

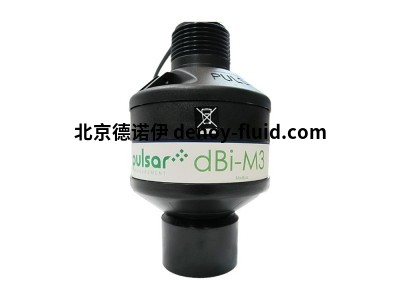

        dBi-M 非接觸式超聲波液位傳感器特征：

        獨立的

        兩線制

        固體或液體應用

        DATEM 數字回聲處理

        各種安裝選項

        ATEX 0 區和 20 區標準

        使用標準編程工具或 Pulsar 的專用 PC 系統



         技術規格：

         規      格： 描述如下

         測量范圍： 125 毫米到 15 米（4.9 英寸到 49.2 英尺）

         傳感器主體材料：Valox 357 PBT

         安裝連接： BSP 或 NPT 中的 1

         工作溫度： -40 °C 至 +80 °C（-40 °F 至 +176 °F）

         輸入電壓范圍： 5-15 伏直流電

         輸      出： RS485 Modbus

         目前的消費： 平均 16 毫安

         開機時間： 第一次測量 1 秒

         通訊協議： Modbus RTU



         技術規格

         物      理：特定于傳感器

                                       dBi-M3                       dBi-M6                                   dBi-M10                             dBi-M15

         傳感器主體尺寸：77mm D x 134mm H      86 毫米深 x 121 毫米高         86 毫米深 x 121 毫米高            86 毫米深 x 121 毫米高

                                 （3 英寸 x 5.3 英寸）       （3.4 英寸 x 4.8 英寸）        （3.4 英寸 x 4.8 英寸）           （3.4 英寸 x 4.8 英寸）

         重      量：          1 公斤（2.2 磅）             1.2 公斤（2.7 磅）              1.3 公斤（2.9 磅）                    1.4 公斤（3.1 磅）

         測量范圍：         125 mm 至 3 m              300 毫米至 6 m                   300 毫米至 10.1 米                   500 毫米至 15 米

                                （4.9 英寸到 9.8 英尺）     （11.8 英寸到 19.7 英尺）    （11.8 英寸到 32.8 英尺）       （19.7 英寸到 49.2 英尺）

         光  束 角：           <10°                               <10°                                  <10°                                      <8°

         精      度：          2 毫米（0.08 英寸）          4 毫米（0.2 英寸）            3 毫米（0.1 英寸）至 6 m         5 毫米（0.2 英寸），最長 10 m

                                                                                                                  (19.7 英尺) 范圍                     （32.8 英尺）
