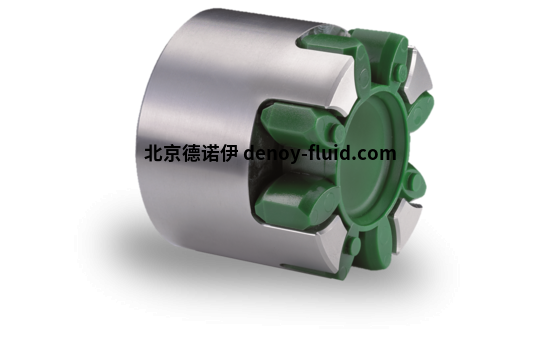

rl-hydraulics KL-ST-A38-45-B17-L70型彈性聯軸器
夾緊輪轂KL型
鋼材
孔徑38-45mm
錐形孔特殊價格
1）根據 ISO 配合 H7 完成孔，根據 DIN 6885，表 1 (JS9) 的鍵槽。
2) 材料 GG/GGG 的重量和慣性矩，最大孔徑不帶鍵槽。
3) 如果需要螺紋孔而不是通孔，法蘭名稱將更改為 BF 或 BFF。
4) 如果需要更大的精加工孔，可以使用 B 輪轂。
1) 完成孔符合。 符合 ISO 標準 H7，鍵槽符合。 根據 DIN 6885，表 1 (JS9)。
2) 與材料 GG/GGG 相關的重量和轉動慣量，最大直徑不帶鍵槽。
3) 如果需要螺紋孔而不是通孔，法蘭名稱更改為“BF”或“BFF”。
4) 如果需要更大的孔徑，可以使用 B 型輪轂。
Spider 聚氨酯 92° Shore A
Spider 聚氨酯 92° Shore A
白色/白色
連續溫度 -40 至 +90 °C
連續溫度 -40 至 +90 °C
最高短期溫度 -50 至 +120 °C
最高短期溫度 -50 至 +120 °C
通用驅動器
預載下無間隙的軸連接
小尺寸 - 低轉動慣量
蜘蛛的不同彈性體硬度（見第 107 頁）
根據 ISO 配合 H7 完成孔（夾緊輪轂除外），
根據 DIN 6885 表 1 -JS9 從 Ø 6 mm 開始的鍵槽
無間隙、預應力軸連接
緊湊的尺寸 - 低轉動慣量
免維護
具有不同彈性體硬度水平的蜘蛛（參見第 107 頁）
根據 ISO 配合 H7 完成孔（夾緊輪轂除外），
鍵槽 Ø 6 mm 符合 DIN 6885 表 1 - JS9
標準版本的工作溫度介于 -40 °C 和 +100 °C 之間。
允許出現高達 +120 °C 的短暫溫度峰值。為了
工作溫度永久高于 +100 °C，請聯系 R+L
液壓系統。
標準硬度為 92° Shore A。
Spider 具有 95° 和 98° Shore A，適用于
可以使用具有 64° Shore D 的星形輪，這是
非常堅硬，幾乎沒有阻尼。通過從圖1和圖2到
齒圈的齒在凸度增加
變形顯示變形能量不成比例地增加
