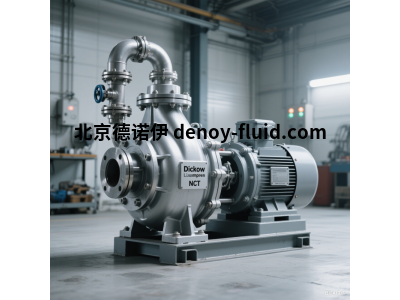

Dickow Pumpen 離心泵 NCT 型號：流程工業的高性能模塊化解決方案

在要求嚴苛的流程工業領域——化工、石化、制藥、能源——設備可靠性、安全性和效率是生存之本。德國泵業百年名企 Dickow Pumpen GmbH 深諳此道，其久負盛名的 NCT 系列離心泵正是為應對這些挑戰而生的工程杰作。NCT 系列代表了模塊化設計、材料與精密制造的融合，成為全球流程應用中的核心流體輸送設備。

馬世宇 QQ： 2850590587   手機：13002495941 電話：010-64714988-213 傳真：010-64714988-668 郵件：[email protected]

一、NCT 系列：核心定位與技術精髓

NCT 系列屬于 Dickow Pumpen 的標準化工流程泵產品線，主要對標國際標準 API 610（新版 BB3 型）和 ISO 5199。其核心設計理念在于：

1.      模塊化與標準化： 這是 NCT 系列的靈魂。通過標準化尺寸的泵體、葉輪、軸承架、密封腔等核心部件，允許進行極其靈活的組合，以滿足千變萬化的工況需求（流量、揚程、溫度、壓力、介質特性）。這不僅簡化了選型、采購和庫存管理，更大幅縮短了交貨周期和后期維護更換部件的時間。

2.      背開式設計： NCT 泵采用經典的背開式結構。這意味著在檢修或更換密封、軸承等易損件時，無需拆卸進出口管道和電機，只需移開軸承架后蓋即可接觸到內部核心部件。這一設計極大地方便了維護工作，顯著減少了停機時間，提高了設備的可用性。

3.      堅固的軸承系統： 配備重型、短跨距軸承架，通常采用油脂或潤滑油潤滑的深溝球軸承和角接觸球軸承組合（取決于軸向力大?。?。這種設計確保了轉子系統的剛性、穩定性和長壽命，能夠承受流程工業中常見的變工況和潛在的水力沖擊。

4.      先進的密封解決方案： 密封是流程泵的生命線。NCT 系列提供極其廣泛的密封選項：

o    填料密封： 經濟實用，適用于允許少量泄漏的非危險、非貴重介質。

o    單端面/雙端面機械密封： 標準配置，滿足絕大多數嚴苛工況?？蛇x符合 API 682 標準的各種型式（如 Plan 11, 13, 21, 23, 31, 32, 41, 52, 53A/B/C/D, 54, 62 等沖洗方案）。

o    集裝式密封： 預裝、預調、整體安裝，大程度保證密封性能，簡化維護。

o    密封腔： 按照 API 682 設計，提供標準尺寸和加大尺寸選項，確保密封獲得充分的冷卻和潤滑。

5.      廣泛的材料選擇： 泵過流部件（泵體、葉輪、密封環、蓋板）可根據介質特性選用多種材料：

o    標準材料： 鑄鐵 (GG25/GGG40)、球墨鑄鐵 (EN-GJS-400-15/18/EN-GJS-450-10)。

o    不銹鋼： 奧氏體不銹鋼 (1.4408/AISI 316L, 1.4436/AISI 316, 1.4460/AISI 329)、雙相鋼 (1.4462/AISI 31803, 1.4410/AISI 318LN, 1.4501/AISI 318LMo)、超級雙相鋼 (1.4410/AISI 318LN, 1.4501/AISI 318LMo)、哈氏合金 (C-276, B-2/B-3) 等。

o    特殊材料： 可根據需求提供鎳基合金、鈦材等。

6.      高溫高壓能力： NCT 泵設計用于處理高溫介質（通?？蛇_ 400°C 或更高，具體取決于材料和配置）和高工作壓力（法蘭等級通常覆蓋 PN16/25/40，對應 ANSI Class 150/300，特殊設計可達更高等級）。

7.      高效水力性能： Dickow 擁有先進的流體動力學設計能力，NCT 葉輪經過優化，可在寬廣的流量范圍內提供高效率和良好的 NPSHr（必需汽蝕余量）值，有助于降低運行能耗。

二、NCT 系列型號詳解與命名規則

Dickow NCT 系列是一個大家族，其型號命名遵循一套邏輯性強的規則，通過型號即可了解泵的主要規格和關鍵配置。以下是一個典型的 NCT 型號示例及其解析：

示例型號： NCT 50-200F A3E

1.      NCT： 基礎系列標識符，代表這是 Dickow 的標準化工流程離心泵系列。

2.      50： 入口法蘭公稱直徑 (Nominal Inlet Diameter)。單位通常是毫米 (mm)。50 表示入口法蘭尺寸為 DN 50 (或 2 英寸 ANSI)。這個數字定義了泵的基本尺寸等級。

3.      200： 葉輪公稱直徑 (Nominal Impeller Diameter)。單位是毫米 (mm)。200 表示該泵配置的標準葉輪直徑約為 200mm。葉輪直徑是決定泵揚程的關鍵參數（在轉速一定時，揚程大致與葉輪直徑的平方成正比）。

4.      F： 法蘭標準/壓力等級標識符 (Flange Rating Identifier)。這是型號中一個極其關鍵的字母，它定義了泵進出口法蘭的標準和壓力等級。常見選項包括：

o    F： 通常代表 DIN 標準法蘭，壓力等級為 PN 16/25/40 (具體取決于泵尺寸和設計壓力)。這是歐洲市場常見的配置。

o    A： 通常代表 ANSI 標準法蘭，壓力等級為 Class 150。

o    B： 通常代表 ANSI 標準法蘭，壓力等級為 Class 300。

o    D： 可能代表特殊法蘭標準或更高壓力等級（如 PN 63/100 或 ANSI Class 600），需具體確認。

o    (注意：不同時期或特定配置下，Dickow 可能使用略有不同的字母代碼，F 是常見的 DIN PN 標識)

5.      A3E： 配置代碼 (Configuration Code)。這部分字母數字組合提供了關于軸承架、軸封、驅動方式等關鍵配置的詳細信息。代碼的具體含義需要查閱 Dickow 的選型手冊或配置表，因為它是一個內部編碼系統。例如：

o    A： 可能代表標準軸承架型式或軸承配置。

o    3： 可能代表特定的密封腔尺寸或密封配置（如符合 API Plan 53A）。

o    E： 可能代表電機驅動方式（如直接連接）或特定的聯軸器類型。

o    (重要提示：A3E 只是一個示例，實際代碼變化繁多，必須根據 Dickow 資料解讀其確切含義)。

NCT 系列常見型號范圍 (示意)：

·         入口尺寸 (DN)： 涵蓋從較小的 DN 25 (1")、DN 32 (1.25")、DN 40 (1.5")、DN 50 (2")、DN 65 (2.5")、DN 80 (3")、DN 100 (4")、DN 125 (5")、DN 150 (6")、DN 200 (8")、DN 250 (10")、DN 300 (12") 到更大的尺寸（具體上限需查新樣本）。

·         葉輪直徑： 在給定的入口尺寸下，有多種葉輪直徑可選（例如 DN50 入口泵可能對應 160mm, 180mm, 200mm, 225mm 等不同直徑葉輪），以實現不同的性能點（揚程）。

·         法蘭等級： 如前所述，通過 F, A, B, D 等字母標識，覆蓋 PN16/25/40 (DIN) 和 Class 150/300 (ANSI) 等主流等級。

·         配置代碼： 極其多樣化，用于軸承類型、潤滑方式、密封類型（填料、單/雙機械密封及具體沖洗方案 Plan）、密封腔尺寸、軸套類型、聯軸器、底座類型等。

三、NCT 系列的核心應用領域

憑借其可靠性、廣泛的材料選擇和強大的密封適應性，Dickow NCT 系列泵廣泛應用于對安全、環保和連續運行要求的場合：

1.      化學工業： 酸、堿、溶劑、聚合物、中間體、化肥原料/產品的輸送、循環和計量。例如：輸送 98% 濃硫酸 (采用特殊合金)、循環高溫苛性堿溶液 (采用雙相鋼+雙端面密封+Plan 53B)。

2.      石油化工： 煉油廠、烯烴/芳烴裝置中的各類烴類、液化氣（需特殊設計）、熱油（導熱油）、溶劑精制、催化劑漿液等。例如：高溫熱油循環泵 (溫度 > 300°C, 采用高溫設計+雙支撐軸承+Plan 53A)。

3.      制藥工業： 符合 cGMP 要求的工藝用水（PW, WFI）、藥液、溶劑、清潔液（CIP/SIP）的輸送。注重材料潔凈度（如電解拋光 316L）、設計和密封的絕對可靠性 (常采用雙端面密封+Plan 54)。

4.      能源與電力： 鍋爐給水（需更高壓力等級泵）、冷凝液回收、熱力站/區域供熱的熱媒（高溫熱水或導熱油）循環、煙氣脫硫（FGD）漿液泵（需耐磨材料）。

5.      食品與飲料 (特定應用)： 需要食品級認證 (如 EHEDG, 3A) 的應用，如高粘度糖漿、食用油、食品添加劑等（選用符合標準的材料和密封）。

6.      環保與水處理： 廢水處理中的化學藥劑投加（酸、堿、絮凝劑）、高鹽廢水循環、海水淡化預處理等。

四、選擇 Dickow NCT 泵的核心優勢

1.      無與倫比的可靠性： 德國設計、精工制造、嚴格測試（如 API 610 要求的性能測試、機械運轉試驗、NPSH 試驗等），確保在嚴苛條件下也能長時間穩定運行，減少非計劃停機。

2.      模塊化與靈活性： 海量的標準化部件組合，使一臺 NCT 泵能精準匹配特定工況，未來改造升級（如改變揚程、密封形式、材料）也更為便捷和經濟。

3.      維護簡便性與低生命周期成本 (LCC)： 背開式設計、標準化部件、易于接近的檢修點，大幅縮短維護時間，降低人工成本。高效率和長壽命部件減少了能耗和備件更換頻率。

4.      廣泛的專業知識與全球支持： Dickow Pumpen 擁有深厚的應用工程經驗，能提供專業的選型支持、現場服務和備件供應網絡（盡管作為價格和備件成本相對較高）。

5.      嚴格符合國際標準： 滿足 API 610, ISO 5199, EN ISO 2858 (尺寸), ATEX (防爆), PED/CRN (壓力設備指令) 等關鍵標準，是全球項目采購的通行證。

五、選型與應用注意事項

·         精確的工況參數： 提供準確的流量、揚程、介質特性（成分、溫度、密度、粘度、固體含量、腐蝕性、磨蝕性）、入口壓力/溫度、NPSHa（裝置汽蝕余量）、環境條件等是選型的基礎。

·         材料相容性： 必須根據介質腐蝕性仔細選擇過流部件材料。Dickow 的材料工程師可以提供專業建議。

·         密封系統選擇： 這是確保安全和環保的關鍵。需根據介質危險性（毒性、易燃性、易爆性、貴重性）、操作條件（溫度、壓力、是否易結晶/聚合）以及法規要求，選擇合適的密封類型和沖洗方案（API Plan）。雙端面密封+加壓雙封液系統（如 Plan 53B/54）是高風險介質的常見選擇。

·         法蘭標準與等級： 確保泵的法蘭標準（DIN, ANSI 等）和壓力等級（PN, Class）與現場管道系統匹配。

·         咨詢專家： 強烈建議與 Dickow Pumpen 或其授權代理商的技術銷售工程師合作，利用其專業的選型軟件和豐富的應用數據庫，獲得優化的泵配置方案。新的產品樣本、技術手冊和安裝維護說明書 (IOM) 是參考資料。

結論

Dickow Pumpen 的 NCT 系列離心泵絕非普通工業泵，它是為流程工業核心環節量身打造的高性能、高可靠性流體輸送解決方案。其模塊化設計哲學、對國際標準的深刻遵循、頂級的材料工藝以及對密封技術的不懈追求，使其成為化工、石化、制藥和能源等領域應用的之選。理解其型號命名規則（如 NCT 50-200F A3E）是精準識別和選用合適泵型的第一步。當流程連續性、生產安全、環境保護和總擁有成本至關重要時，選擇經過全球嚴苛工況驗證的 Dickow NCT 泵，無疑是面向未來的明智投資。在追求流體處理領域，NCT 系列始終代表著德國工程可靠性和精密性的水準。
