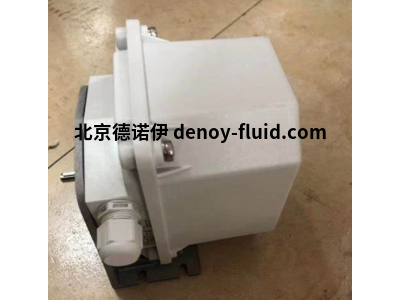

stromag凸輪限位開關GCLS110_92_NE_8_88_DFV

stromag凸輪限位開關110_92_NE_8_88_DFV

10 系列齒輪傳動凸輪限位開關

110 系列齒輪傳動凸輪限位開關，帶干式模制齒輪（乙酰共聚物）。微動開關作為卡扣或按鈕，常閉和常開觸點，帶正向，也可合型打開操作。

開關點間隔可在可用轉速范圍內無級或以 4° 步長調節。

任何安裝位置。

特征

大凸輪盤直徑

可以安裝電位計

齒輪比為 74 的凸輪調節

正向分閘符合 IEC 60974-5-1

技術規格

外殼材料：合成

防護等級 IP：IP66防護等級

標稱轉速：0.153 - 166

電氣額定值：AC-15 DC-13 有關詳細信息，請參閱目錄

最大輸入速度 RPM：50 -1500

設計：底腳/安裝法蘭

100 / 110 系列 – 可用開關

• 卡扣和推動觸點有銀色和金色可供選擇 • 可提供隔離的觸點元件 • 提供正向斷開觸點。

• 觸點 52 和 53 可用于放射性環境• 觸點 51 和 54 的溫度高達 +120°C。

100 / 110 系列 – 凸輪盤類型

• 通過自鎖蝸桿輕松調節凸輪盤，傳動比為 74 • 大凸輪盤直徑，開關點精度高

•FV 用于正常應用 • DFV 用于靈活調整凸輪角度 • DV 用于放射性和高溫應用

100 / 110 系列 – 防冷凝加熱選件

• 自調節 PTC 加熱元件• 用于防冷凝，以避免齒輪凸輪限位開關內水凝結

• 在低溫下使用的額外安全性

100 / 110 系列 – 可選驅動法蘭 F、F+M

特點 • 便于連接到機器 應用 • 起重機

110 系列 – 聚碳酸酯外殼 B3

• IP66 增強型聚碳酸酯外殼，底腳安裝型 B3• 根據觸點數量，可提供不同種類的尺寸。

應用 • 陸上和海上起重機 • 處理廠。

• 適用于惡劣環境• 高耐腐蝕性。

110 系列 – 聚碳酸酯外殼B5

GCLS110_92_NE_8_88_DFV型號編碼

外殼類型（110）110 系列限位開關（合成外殼）

可用轉數（92）

限位開關類型（NE）齒輪凸輪限位開關

安裝的觸點數量（8）1 - 12

安裝的觸點類型（88）觸點（雙動），帶螺釘連接，觸點材料：金 Ü

安裝的凸輪盤類型（DFV）精確、雙可調的驅動點

stromag凸輪限位開關110_92_NE_8_88_DFV
