stromag凸輪限位開關GCLS100_166_NE_4_51_FV用于海上應用

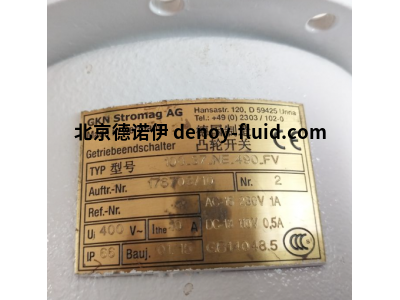

stromag凸輪限位開關100_166_NE_4_51_FV

100系列正齒輪凸輪限位開關

100/110 系列正齒輪凸輪限位開關是堅固的金屬或聚碳酸酯外殼限位開關，適用于海上應用或鋼鐵廠等困難的機械條件。特別是對于 100 系列。

特征

合成外殼和金屬外殼

大凸輪盤直徑 2 -14 觸點

可以安裝電位計

齒輪比為 74 的凸輪調節

正向分閘符合 IEC 60974-5-1

優勢包括

- 適用于惡劣環境的重型外殼

- 可在高達120°C的溫度下執行

- 也適用于核應用（根據要求）

技術規格

外殼材料：金屬

防護等級 IP：IP65 防護等級

標稱轉速：0.153 - 15309

電氣額定值：AC-15 DC-13 有關詳細信息，請參閱目錄

最大輸入速度 RPM：50 -1500

設計：前/腳/安裝法蘭

100 / 110 系列 – 基本設計

• 金屬或合成外殼中的齒輪凸輪限位開關，具有 IP65 和 IP66 防護等級• 提供多種齒輪型號。

應用 - 陸上和海上起重機 - 鋼廠 - 通常用于惡劣的環境。

• 提供齒輪、杠桿或配重操作 • -40°/-30°C 至 +85°C，具體取決于內置開關觸點。

100 / 110 系列 – 齒輪數據

• 合成或金屬應用中的正向鎖定連接齒輪• 可提供多種傳動比，0,175 至 17222 受外殼尺寸限制。

應用 • 陸上和海上起重機• 預張緊的齒輪，以減少反沖。

100 系列 – 鋼板外殼 B3

特點 - IP65 鋼板外殼底腳安裝型 B3 - 根據齒輪和觸點數量，可提供不同種類的外殼尺寸。

應用 • 陸上和海上起重機• 適用于惡劣環境 • 通過 2 組分涂料增強防腐蝕保護。

100 系列 – 鋼板外殼B5

100 系列 – 鋼板外殼 B14

100 系列 – 杠桿限位開關鋼板外殼

• 可提供不同類型和數量的觸點，應用 • 起重機，• 標配兩側驅動。

100 系列 – 配重限位開關鋼板外殼

- 安全限位開關是冗余的，除了齒輪傳動的凸輪限位開關外，用于吊鉤行程的緊急停止。

應用 • 陸上起重機。- 可提供不同長度的繩索 - 可提供不同直徑的繩索卷筒。

GCLS100_166_NE_4_51_FV型號編碼

外殼類型（100）100 系列限位開關（金屬外殼）

可用轉數（166）

限位開關類型（NE）齒輪凸輪限位開關

安裝的觸點數量（4）1 - 14

安裝的觸點類型（51）帶螺釘端子的速動，觸點材料：金

安裝的凸輪盤類型（FV）精確可調的驅動點

stromag凸輪限位開關100_166_NE_4_51_FV
